Некоторое время назад на нашем сайте был проведен обзор спиннинговой катушки Shimano 13 Nasci 2013-го модельного года. В нем было, в частности, отмечено, что в 2013-м модельном году производитель резко понизил класс катушки, убрав бесконечный винт и перевел катушку на классическую схему Daiwa (по которой, кстати, сделаны и бюджетные катушки вроде Catana, Exage, Nexave и тому подобные). Также, в отличие от предыдущих генераций 07 и 10 года, производитель убрал подшипник из узла ролика лесоукладчика. Если модели 07 и 10 года можно было считать “золотой серединой” с соотношением “масса-цена-качество”, то с 13 года в модельном ряду Nasci качество из этого соотношения было убрано.

В наш Сервисный центр на ТО пришла следующая генерация данной катушки - Shimano 16 Nasci в типоразмере С3000. Надо отметить, что сказанное в этой статье - обзоре Shimano Nasci 2016 модельного года также справедливо и для всего модельного ряда. В этой статье мы познакомим рыболовов с составными частями катушки, а также поделимся нашими впечатлениями об ее устройстве и качестве исполнения, а также ответим на главные вопросы: произошли ли какие-то изменения в конструктиве и стоит ли ее покупать?

Итак, по-порядку.

Технические характеристики катушки:

  • Передаточное число: 5,0:1
  • Масса катушки, г: 250
  • Количество подшипников: 4+1 (обгонная муфта)
  • Максимальное усилие на фрикцион, кг: 9
  • Лесоемкость шпули (мм/м): 0,25/210, 0,3/130, 0,35/100
  • Намотка за 1 оборот рукояти, см: 73

Комплектация:

  • Катушка с 1 шпулей

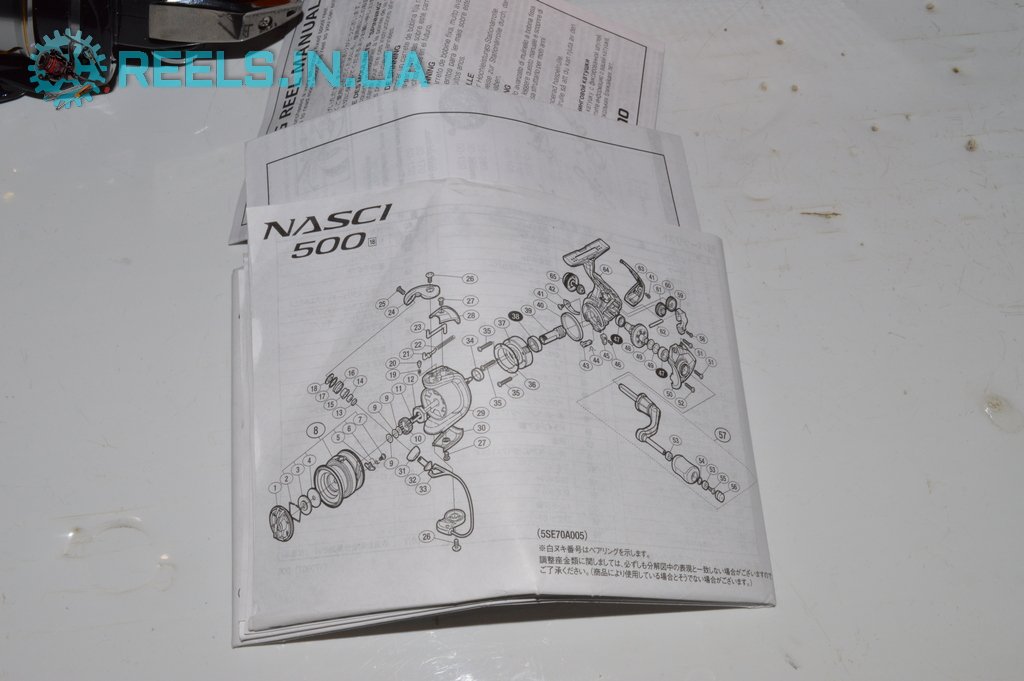

  • Документы

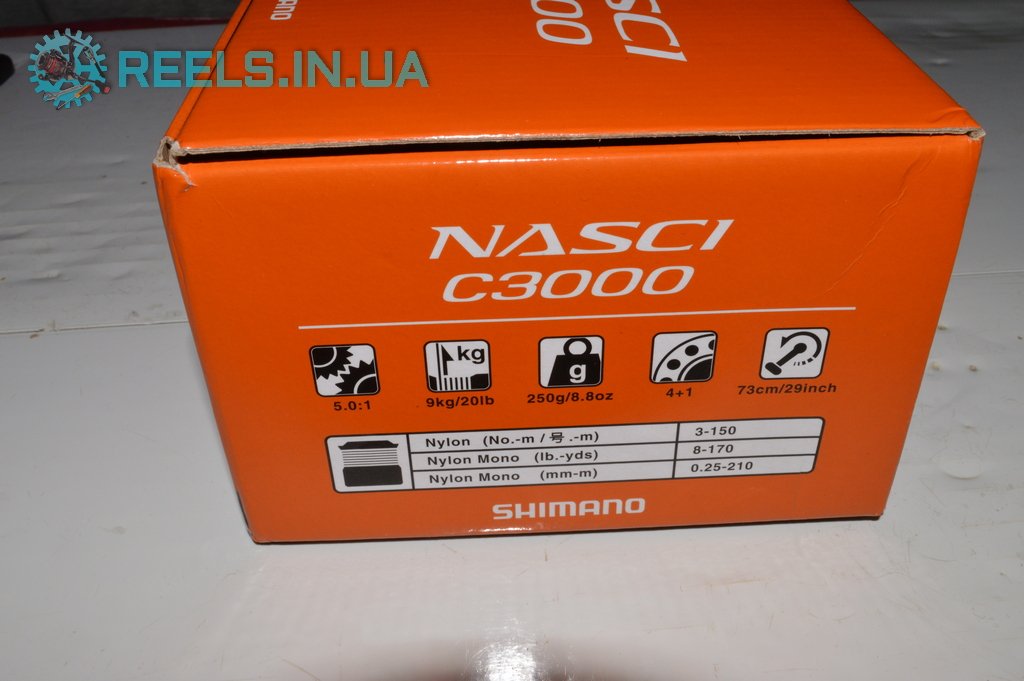

  • Коробка
  • 4 шайбы для регулировки профиля намотки

Видеообзор Shimano 16 Nasci:

Модельный ряд включает модели со шпулями от 1000 до C5000, с обычными и уменьшенными шпулями и с разным передаточным числом. То есть рыболов может выбрать себе модель по своим ощущениям и вкусу. Однако, сама катушка оставила противоречивое впечатление. Во-первых, производитель ошибок не исправил, и в Наски 16 модельного года также осталась та же кинематическая схема с паровозно-кулисной системой вращения и подачи шпули. Ролик так же остался на втулке. Кое-какие косметические изменения произошли, но говорить о повышении класса катушки нельзя. Сравнение с 13 Nasci будет приведено ниже в статье.

По традиции, начнем рассмотрение составных частей катушки с корпуса и материалов, из которых он изготовлен. Корпус в катушке пластиковый, похожий на композит XT-7, примененный в Ultegra 14000 XTD, выполнен по концепции G Free Body, что выражается в некотором смещении центра тяжести катушки назад для улучшения балансировки снасти в целом.

Собственно, подобный корпус из такого материала характерен для бюджетных катушек Shimano. В отличие от катушек этого же производителя более высокого класса, корпусом (частью, в которой располагается механизм) является часть с лапкой. К материалу корпуса в принципе, нареканий нет, стандартный корпус для спиннинговой катушки небольшого бюджета.

Шестерни. Как было сказано ранее, в модели Nasci 16 производитель Shimano продолжил тенденцию 13-го модельного года и оставил в катушке паровозно-кулисную систему подачи шпули. Таким образом, в катушке расположены три шестерни - главная (она же планетарная с двумя шестернями на одном валу), роторная, и паразитка с выступом, которая посредством детали с S-образным пазом подает шпулю. Главная шестерня в этой катушке составная, то есть часть с косыми зубьями является как бы отдельной составной частью и напрессована на основу. Шестерня не цельнокованная, однако косая часть зубьев, которая передает вращение на роторную шестерню, покрыта черной защитной краской. Производитель заявляет об изготовлении шестерен по концепции Hagane - т.е. с измененной геометрией и увеличенной точкой контакта для противодействия износу. Роторная шестерня выполнена из латуни, опирается на 2 подшипника по концепции X-Ship. Паразитка- алюминиевая. Собственно, здесь приведена попытка чуть исправить ситуацию с 13 Наски, но составная шестерня, по нашему мнению, не самый лучший вариант решения - чем больше элементов в составе детали, тем больше возможность отказа.

Подшипники. С подшипниками в катушке все просто, “из коробки” она оснащена 4 шариковыми подшипниками, 2 шт на главной шестерне, с обеих ее сторон, и 2 шт - на роторной, по концепции X-Ship. Подшипники на главной шестерне закрыты с обеих сторон корпуса, снаружи подшипников, резиновыми вставками по концепции Coreprotect. Идея хорошая, но реализация неправильная, т.к. резиновые прокладки сделаны таким образом, что притормаживают свободное вращение подшипников, делая ход утяжеленным. И с этим, увы, ничего сделать нельзя.

Узел подачи шпули. Как уже было сказано ранее, узел подачи шпули реализован по паровозно-кулисной схеме, с паразитной шестерней с выступом и деталью с S-образным пазом на штоке. Механизм этот подвержен своим детским болезням, выраженным в повышенных люфтах шпули, плюс со временем в подобных механизмах, на которых построены почти все спиннинговые катушки Daiwa, начинает проявляться так называемый  “фирменный Дайвовский рокоток”. Шток на катушке стальной, а деталь с пазом - алюминиевая. Направляющая S-образного паза поднята вверх по концепции G Free Body, она одна.

Обгонная муфта. Мгновенный стопор обратного хода в 16 Nasci реализовано обгонной муфтой. Муфта уменьшенная от Shimano, разборная, обслуживаемая. Снова-таки, в катушке, следуя последним тенденциям, производитель убрал переключатель, отключающий стопор обратного хода. С нашей точки зрения это неудобно, т.к. иногда возникает необходимость быстро стравить часть шнура, а переключателем это делать намного удобнее.

Ротор. Пластиковый, выполнен из того же материала, что и корпус, композита, похожего на XT-7. Ротор стандартный, не облегченный. Имеется на нем всего одна выборка лишнего материала. Механизм откидывания дужки - стандартный от Shimano, с витой пружинкой, располагается в том же плече, что и ролик лесоукладчика. А так - обычный стандартный ротор без каких-либо нареканий.

Подшпульный узел упрощенный, состоит из пластикового храповика, который является ответкой к трещотке шпули, в который вложены регулировочные шайбы для изменения профиля намотки.

Шпуля. Шпуля в 16 Nasci - AR-C типа, со скошенным бортиком для обеспечения более плавного схода шнура, ставшая уже классикой от Shimano. Сама шпуля металлическая, закрыта сверху пластиковой крышкой. В фрикционный пакет входят три фетровых и три стальных шайбы.

Совместимость шпуль. Поскольку катушка комплектуется одной шпулей, некоторым рыболовам может понадобиться запасная. К данной катушке подходят как оригинальные, от 16-18 Nasci, так и от других катушек:

  • 17-18 Sahara (с обязательной заменой гайки фрикциона)
  • 17-18 Sedona (с обязательной заменой гайки фрикциона)
  • 13 Nasci (с обязательной заменой гайки фрикциона)
  • 12 Ultegra (с обязательной заменой гайки фрикциона)

При необходимости данные запасные шпули к 16 Наски вы можете заказать в нашем Сервисном центре Reels.in.ua.

Дужка и ролик лесоукладчика. Дужка стальная, S-типа. Ролик разборной, на металлической втулке, который можно тюнинговать на подшипник.

Рукоять. Рукоять катушки складная, которая закрепляется методом привинчивания винта с обратной стороны катушки. Рукоять выполнена из алюминия, анодированного в золотистый цвет. Кноб рукоять из резинопластика, опирается на две пластиковые втулки. Кноб разборной, обслуживаемый, поддается тюнингу.

Тюнинг катушки. Собственно, тюнинг 16 Nasci выражается в установке двух подшипников в кноб и переделку ролика лесоукладывателя для установки на подшипник. Тюнинг катушки также вы можете провести в нашем Сервисном центре вместе с техническим обслуживанием 16 Nasci.

Аналоги. Аналогами 16 Nasci может являться Shimano Exage, а также почти вся линейка спиннинговой Дайвы, например Daiwa Theory. Также, в качестве аналога можно рассмотреть Ryobi Ecusima, Inspire и тому подобное. Механизмы у них почти идентичны.

Отличия 16 Nasci от 13 Nasci.

  • в 16 Наски применена концепция шестерен Hagane Gear.
  • направляющая бегунка штока поднята вверх
  • материал корпуса - композит типа XT-7

Выводы. На наш взгляд, катушка получилась не очень. Самым большим минусом является то, что Shimano оставило в этом поколении паровозно-кулисную конструкцию привода. Ну а далее все один к одному - тормозящие прокладки, ролик на втулке и тому подобное. Стоимость 16 Nasci составляет около 90-100 долларов. Мы бы рекомендовали при рассмотрении вопроса о покупке подкопить еще 40-50 долларов и приобрести Shimano 17 Ultegra, которая уже основана на бесконечном винте и является полным соотношением “цена-качество” в этом ценовом диапазоне. Статью с обзором 17 Ультегры вы можете прочитать по ссылке выше.

Естественно, что в случае покупки любой катушки мы рекомендуем сделать ей предварительное ТО, потому как производители откровенно жадничают не только на качестве смазочных материалов, но и на их количестве. Вскрытие новой карповой катушки Shimano Power Aero 14000 XTB является тому явным подтверждением (см. фото).
