ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕМОНТ

РЫБОЛОВНОГО ИНВЕНТАРЯ

Как известно, компании-производители рыболовных снастей, и в частности, рыболовных катушек, не стоят на месте и регулярно предлагают рыболовам обновленные версии своих продуктов прошлых лет. Так, например, компания Shimano, являясь ведущим производителем спиннинговых и мультипликаторных катушек, старается делать смену линейки и выпуск новых (а, точнее сказать, обновленных) моделей своих катушек раз в три года. Например, что касается линейки JDM катушек Nasci, мы видим четкую тенденцию: '07 Nasci - '10 Nasci - '13 Nasci.

В наш сервисный центр Reels.in.ua попала на техническое обслуживание и настройку механизма спиннинговая катушка '13 Shimano Nasci C2000HGS, о которой хотелось бы рассказать подробнее в данной статье, а также ответить на вопрос - имеет ли смысл покупать обновленную версию? Однако, сначала хотелось бы вкратце рассказать нашим читателям об основных отличиях данной версии катушки от '07 Nasci и '10 Nasci, прежде чем приступать к подробному обзору ныне актуальной модели.

Начнем пожалуй, с '07 Shimano Nasci. Катушка модели 2007 года оснащена старой (не AR-C-типа) шпулей и механизмом с тремя шестернями (одна из которых - паразитная, являющаяся приводом бесконечного винта), а также бесконечным винтом в механизме толкателя шпули, что обеспечивает более равномерную укладку как монофильных лесок, так и плетеных шнуров. '07 Nasci выполнена по классической схеме Shimano с бесконечным винтом. Катушка обладает мягким и приятным ходом, при условии регулярного профилактического ТО. Также, '07 Nasci оснащена цельнотянутой дужкой лесоукладывателя, похожая на тип SR, что способствует равномерному соскальзыванию шнура или лески на ролик лесоукладывателя, и которая по нашему мнению является лучшим решением в этой отрасли. В узле ролика лесоукладывателя установлен шарикоподшипник. Единственным недостатком данной генерации катушек Nasci является втулка (подшипник скольжения), расположенная на правой части главной шестерни механизма, что, впрочем, с легкостью устраняется в нашем Сервисном центре заменой на шарикоподшипник (о вреде втулок в механизмах катушек см. статью "Предварительное ТО катушки - зачем это надо?"). По мнению нашего сервисного центра, '07 Shimano Nasci, после устранения одного лишь конструктивного недостатка и настройки механизма, являлась лучшей катушкой в своем классе и ценовом диапазоне. С взрывной схемой расположения составляющих частей катушки '07 Shimano Nasci 2500 вы можете ознакомиться здесь (ссылка откроется в новом окне).

Перейдем теперь к следующему поколению катушки - Shimano Nasci модели 2010 года, так называемой '10 Nasci. Мнение об обновленной модели возникло противоречивое: с одной стороны, инженеры Shimano поставили-таки в механизм катушки недостающий подшипник вместо втулки (второй на главною шестерню) и улучшенную шпулю со скошенным бортиком типа AR-C (обеспечивающую более дальний вылет), а с другой - зачем-то установили дужку лесоукладывателя типа S, применяющуюся на более бюджетных катушках Shimano, например, Alivio, Catana, Nexave, Exage и т.п. В узле ролика лесоукладывателя, как и в модели '07Nasci, установлен шарикоподшипник. Механизм катушки - классический Shimano с применением бесконечного винта в узле толкателя шпули. Таким образом, мы как рыболовы, по принципу Хемингуэя "Выиграл в Бостоне, проиграл в Чикаго", получили с одной стороны улучшение механизма, а с другой - наоборот. Снова-таки, с взрывной схемой катушки '10 Nasci 2500 Вы можете ознакомиться здесь (ссылка откроется в новом окне).

Перейдем теперь к цели нашей статьи - детальному обзору катушки '13 Shimano Nasci (на примере C2000HGS) и посмотрим, чем же она отличается от моделей-предшественниц и что инженеры Shimano преподнесли рыболовам в виде обновленной модели. Со схемой расположения частей вы можете ознакомиться здесь. Итак, по-порядку.

Технические характеристики безынерционной катушки '13 Shimano Nasci С2000HGS:

  • Передаточное число: 6,0:1 (тип HGS - означает Hi-Gear)
  • Масса катушки: 220 г
  • Количество подшипников: 4+1 (обгонная муфта)
  • Лесоемкость шпули: #0.4 PE - 220 m; #0.8 PE - 150 m

Катушка производится для японского рынка (JDM - Japan Domestic Market), поэтому комплектуется только одной шпулей. Поступивший в сервис-центр Reels.in.ua катушка имеет индекс C2000HGS, что означает, кроме уменьшенной шпули и корпуса от 1000 варианта катушки, еще и повышенное передаточное число. Для сравнения, '13 Nasci 2500 и 2500S (изготовленные по такой же кинематической схеме) имеют передаточное число 5.0:1 и массу в 270 и 275 г. соответственно. Почему уменьшенная шпуля имеет больший вес - остается загадкой. Логичнее было бы выбрать из шпули изнутри лишний металл, облегчив тем самым катушку... Но это все лирика, приступим же собственно к детальному рассмотрению механизма катушки.

Корпус. Корпус выполнен из обычной, не облегченной пластмассы. Дизайн корпуса изменился, катушка приобрела более квадратные формы. Тип корпуса имеет собственное название «Slim Fit Body», что в свою очередь, изменило полностью вид катушки, сделав ее дизайн, на наз взгляд, малопривлекательным. Ротор катушки Shimano '13 Nasci - обычный пластиковый.

Механизм. Сразу же хочется отметить, что механизм привода катушки Shimano '13 Nasci выполнен по классической схеме Daiwa!!! Расшифровывая это понятие, нельзя не отметить, что в данной катушке фирма Shimano отказалась не только от применения бесконечного винта в механизме толкателя шпули, но также и от раскручиваемой ей на протяжении десятилетия технологии VariSpeed (сцепка овальной и квадратной шестерен). Класс катушки, по нашему мнению, резко снижен даже не в два раза, а на порядок, ибо "болезни" механизма Daiwa давно уже известны. Основная из которых - низкая отказоустойчивость механизма. Кроме того, механизм катушки, а, точнее, узел роторной шестерни, выполнен по концепции Shimano X-Ship, который заключается в установке подшипника вместо втулки в точке опоры роторной шестерни в корпусе.

Шестерни. Главная шестерня и шестерня толкателя шпули катушки '13 Nasci выполнены из алюминиево-цинкового сплава, роторная - из латуни. Также необходимо отметить, что, в отличие от катушек Daiwa, опорный подшипник в паразитной шестерне (шестерне толкателя шпули, приводящей в движение шток) отсутствует. Привод толкателя штока выполнен в виде детали с S-образным пазом, как на катушках Daiwa, Ryobi, Mitchell, а также целой серии недорогих китайских катушек. Еще раз хочется отметить, что этим решением инженеры Shimano резко понизили класс данной катушки, приравняв '13 Nasci к своим бюджетным катушкам. Шестерни катушки '13 Nasci, равно как и предшественницы, не имеют защитного покрытия. Данная модель катушки оснащена шестернями с высоким передаточным числом, в то время как у 2500 и 2500S передаточное чисто составляет 5,0:1.

Подшипники. В механизме катушки установлены 4 шарикоподшипника AR-B (2 на главной шестерне, 2 на роторной по концепции X-Ship). В отличие от катушек Nasci моделей 2007 и 2010 годов, шарикоподшипник в ролике лесоукладывателя отсутствует!

Обгонная муфта. Мгновенный стопор обратного хода - классический Shimano, разборная и удобная в обслуживании. Узел состоит из 6 подпружиненых роликов в пластмассовом корпусе из пластика двух цветов. Никаких нареканий на работу данной обгонной муфты, при своевременном уходе за узлом, не замечено. Обгонная муфта данного типа у катушек Shimano надежная, и не в последнюю очередь, за счет ее разборности.

Дужка и ролик лесоукладывателя. В '13 Nasci, равно как и в '13 Exage и '12 Ultegra, применена дужка так называемого "вилочного" типа, что является как бы промежуточным решением между дужками типа S и SR. Устроена она примерно так: дужка переходит на конце в так называемую "вилочку", своеобразное раздвоение, в которую вставляется деталь корпуса ролика, выполненная из твердого пластика. Данная конструкция по нашему мнению является улучшенной конструкцией дужки типа S и является попыткой инженеров Shimano изобрести бюджетный вариант дужки SR-типа. По нашему мнению, получилось у них это плохо, т.к. есть возможности для зацепов шнура за деталь и пропила детали, что в совокупности с начинкой узла ролика лесоукладчика просто не выдерживает никакой критики. Ролик лесоукладчика в '13 Nasci лишился подшипника, и приобрел металлическую втулку своеобразной формы (см. фото), что негативно сказалось на надежности узла.

Фрикционный тормоз. Узел фрикционного тормоза состоит из одной металлической шайбы и одной фетровой прокладки, такой узел регулируется менее плавно, чем при трех металлических и трех фетровых. Однако, такая сборка фрикционного тормоза является классической при применении на облегченных шпулях ультралайтовых катушек, что в данном случае не наблюдается.

Рукоять. Рукоять '13 Nasci складывающаяся, основана на принципе отвинчивания винта с противоположной стороны катушки. Рукоять легко переставляется на другую сторону. Кноб рукояти подшипниками не оснащен, за работой кноба надо периодически следить и своевременно чистить от попадания загрязнений, которые могут мешать работе узла.

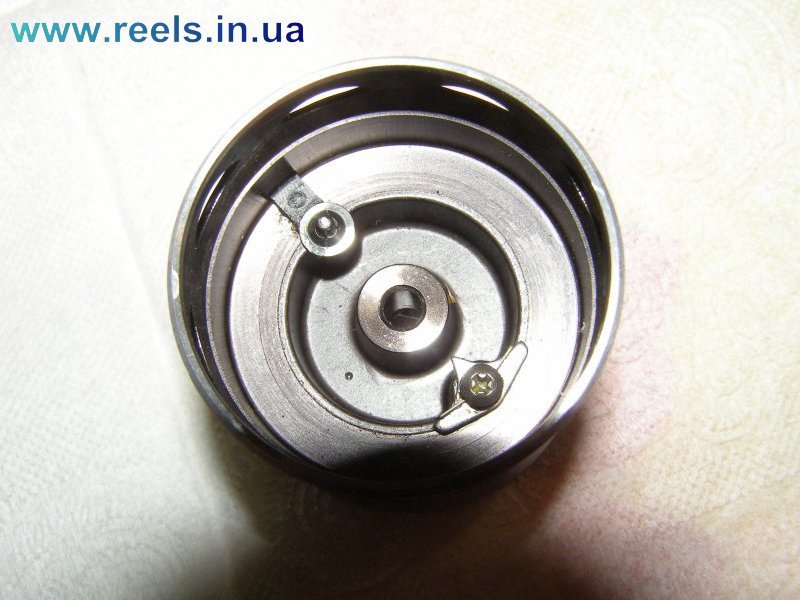

Подшпульный узел и шпуля. В отличие от предшественниц, подшпульный узел '13 Nasci претерпел изменения. "Звездочка", отвечающая за трещотку шпули, стала больше похожа на шестерню, и выполнена не из металла, как у моделей-предшественниц, а из пластмассы, и более подвержена износу. Шпуля у катушки - стандартная Shimano типа AR-C.

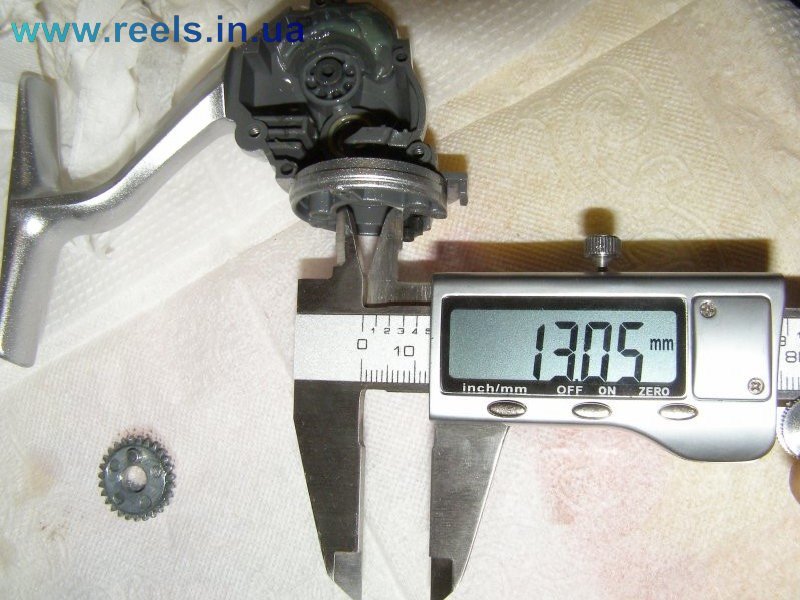

Заключение и выводы. Отдельно сразу же хотелось бы сказать о системе Shimano X-Ship. Встречаются экземпляры катушек, где посадка опорных подшипников роторной шестерни выполнена с большими отклонениями от нормальных допусков. В свою очередь, это вызывает дисбаланс ротора, что впоследствии негативно сказывается на работе механизма в целом. На фото Вы можете видеть отклонения размеров посадки и подшипника на 0,23 мм, что вызывает тот самый вышеописаный дисбаланс и люфты.

В целом мы можем видеть, что Shimano на порядок понизило класс катушки Nasci, сделав подобной старым модификациям катушку Shimano '12 Ultegra, оснащенной облегченным ротором типа Magnumlite и механизмом с бесконечным винтом. Кроме того, Shimano несколько повысило цену за новую эволюцию Nasci. В свете всего вышеперечисленного, сервисный центр Reels.in.ua оставляет вопрос приобретения Shimano '13 Nasci целиком на Ваше усмотрение.


Аналоги. Видя внесенные кардинальные изменения в механизм катушки, аналогами данной модели являются Ryobi Ecusima, Ryobi Slam и почти вся линейка спиннинговых катушек от Daiwa, исключая только Daiwa TD Aegis, содержащей в механизме бесконечный винт.
