Daiwa 11 Theory 2508Данной статьей мы хотели бы продолжить политику сервисных обзоров безынерционных катушек среднего ценового диапазона различных производителей. Дело в том, что наиболее массовыми являются как безынерционные, так и мультипликаторные катушки нижне-среднего (до 100 USD) и среднего (до 300 USD) ценовых диапазонов, в которых производители выпускают множество моделей катушек. Мы сознательно делаем обзоры не только на актуальные модели катушек, но и на модельные ряды прошлых лет, поскольку они достаточно активно представлены на вторичном рынке рыболовных снастей, на котором многие рыболовы их охотно покупают (при условии, естественно, их хорошего технического состояния).

В настоящем сервисном обзоре мы хотели бы рассмотреть безынерционную катушку модельного ряда 2011 года - Daiwa Theory 2508. Несколько слов о модели - "Теори" по механизму и технологическим решениям является практически полным аналогом Daiwа 11 Freams, то есть все сказанное в данной статье об 11 Theory, справедливо и для 11 Freams, т.к. обе катушки выполнены по концепции Real Four. Различие состоит только в том, что Theory комплектуется двумя шпулями, а Freams - одной. Сказывается направленность одного и того же конструктива катушки на разные рынки сбыта. Такую же точно политику проводит и Shimano.

Итак, по-порядку.

  • Передаточное число: 4,8:1
  • Масса катушки: 245 г
  • Количество подшипников: 4+1
  • Лесоемкость шпули: 0,24 (8lb) - 150м, 0,27 (10lb) - 100 м

Общие впечатления. На удивление, данный экземпляр катушки (был в активном использовании около 3 лет с профилактическим ТО) не имеет ярко выраженного "фирменного дайвовского рокотка". Имелся некоторый люфт ротора, который был исправлен до приемлемого уровня. Однако, при вскрытии оказалось, что ролик лесоукладчика все еще не имеет подшипника, чем впечатление от модели было несколько подпорчено.

Корпус. Корпус "Теори" выполнен из облегченного композитного материала Zaion. По заявлению производителя, материал представляет собой высокомодульные графитовые волокна, спеченные определенным образом. Корпус катушки достаточно легким, однако, общая масса катушки в 245 грамм делает ее оптимальной при ловле на медиум-лайтовые и медиум - приманки (грамм приблизительно до 15-18). Не рекомендуем ставить ее на ультралайтовые удилища - нарушится общий баланс снасти. Корпус катушки собран на винтах с шлицом под TORX, на которых обычно собирались ранее более дорогие модели от Daiwa.

Механизм катушки. Механизм Daiwa 11 Theory выполнен по классической схеме Daiwa с так называемым "паровозным" механизмом системы толкателя шпули. Суть данного механизма описана в статье по обзору катушки Ryobi Ecusima Vi. Единственное, что хотелось бы отметить, так это то, что "паразитная" шестерня непосредственно механизма толкателя шпули установлена на шарикоподшипник. Выступ на шестерне, являющийся собственно толкателем, имеет маленькое резиновое колечко, который уплотняет контакт с деталью с S-образным пазом на штоке. Шестерни механизма Daiwa 11 Theory изготовлены из алюминиево-цинкового сплава, роторная шестерня - латунная.

Подшипники. Установленные в Daiwa 11 Theory шарикоподшипники (4 штуки - 2 шт на главной шестерне, 1 шт - на паразитной шестерне, и 1 шт в роторной шестерне) выполнены по дайвовской концепции CRBB (нержавеющие шарикоподшипники). Претензий к подшипникам нет, скорее - претензия к конструктиву. Инженерам Дайвы не мешало бы добавить 1 шариковый подшипник в узел ролика лесоукладчика.

Обгонная муфта (мгновенный стопор обратного хода). В катушке применена обгонная муфта KOYO, несколько другого конструктива, чем с лепестковыми пружинками. При ближайшем рассмотрении можно увидеть, что каждый ролик подпружинен витыми пружинками. Увы, обгонная муфта не разборная, и нельзя считать стопор более надежным. P.S. Это - исключительно наше мнение, обгонные муфты Daiwa лучше не пытаться разобрать, есть большой риск не собрать затем правильно эту деталь. Намного более надежными являются дисковые разборные обгонные муфты, применяемые в катушках Shimano, либо обгонные муфты подобного KOYO конструктива, но разборные (такие как применяет в своих катушках Ryobi).

Также необходимо отметить, что Daiwa в данном модельном ряду закрыла обгонную муфту крышкой, установив под нее промасленную фетровую шайбу, что должно защитить обгонную муфту от попадания влаги. Решение в принципе имеет право на существование, со своей задачей шайба справляется неплохо.

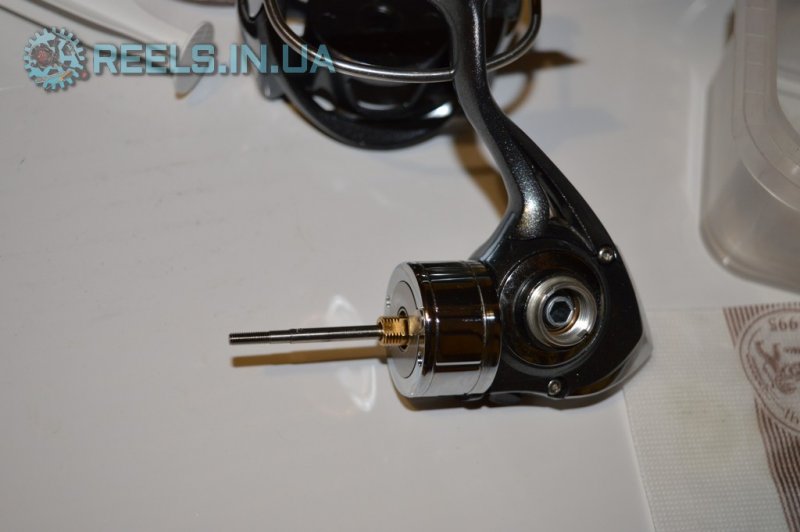

Рукоять  катушки Daiwa 11 Theory - складная, с креплением методом завинчивания винта с обратной стороны катушки. Шестигранный шток проходит сквозь главную шестерню и фиксируется винтом со стопорной шайбой.

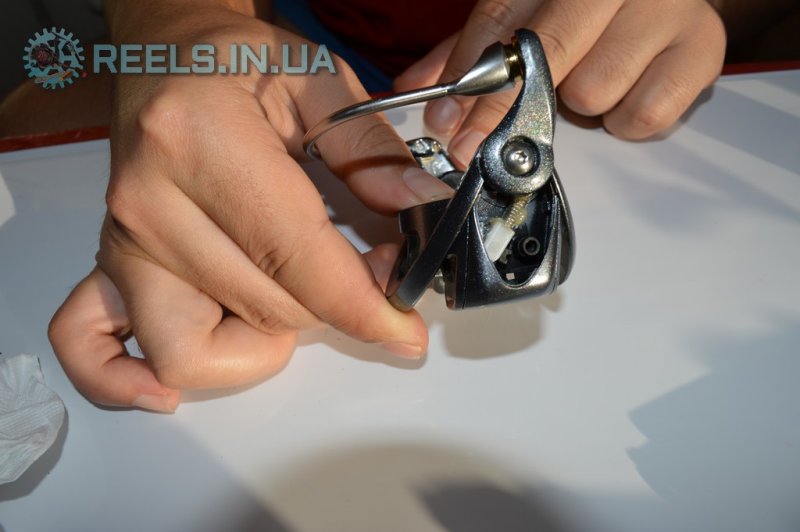

Ротор. Ротор выполнен по дайвовской концепции AIR ROTOR, что предполагает облегченный узел. Ротор выполнен из того же материала, что и корпус (ZAION), с вырезами в корпусе для облегчения детали. Механизм возврата дужки лесоукладывателя выполнен по системе, аналогичной применяемой в Shimano, с витой пружиной и возвратным рычажком. Данное решение намного более надежное, чем применяемое в бюджетных катушках Daiwa - с булавочной пружиной в приводе возврата. Булавочная пружина часто ломается, но в нашем сервисном центре разработана методика изготовления подобных пружин. Дужка лесоукладчика - полая внутри, так называемая AIR BAIL. Ролик лесоукладчика в Daiwa 11 Theory - на втулке, тюнинг его  - установка шарикоподшипника - штатными средствами невозможен.

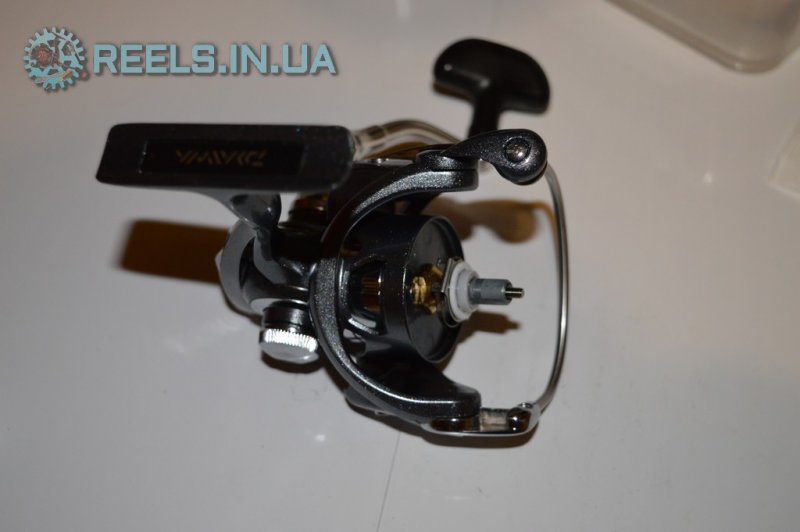

Подшпульный узел и шпуля. Подшпульник - классический, применяемый в катушках Daiwa узел (см. фото). Особенность его в том, что трещотка фрикциона расположена не на самой шпуле, а на подшпульном узле, и представляет собой пружинку Омега-образной формы. В шпуле установлена ответная зубчатая деталь, при вращении шпули издается треск в обе стороны. Фрикционный пакет состоит из трех металлических и трех фетровых) шайб, причем роль последней металлической шайбы играет крышка шпули куда закручивается гайка фрикциона, с ответным узлом трещотки фрикционной гайки (зубчатка).

Выводы. Обычная катушка от Daiwa, ничем не примечательная. В данном экземпляре был качественно "сбит" механизм, но отсутствие подшипника в ролике лесоукладывателя испортило общее впечатление. При покупке, чаще следите за этим узлом, используя нашу статью и видеоурок "Как обслужить ролик лесоукладчика".

Аналоги. Аналогами Daiwa 11 Theory являются катушки с подобным механизмом: Shimano 13 Nasci, Shimano Catana (Exage, Nexave, Seido), Ryobi Ecusima, Ryobi Slam, и почти весь модельный ряд спиннинговых катушек Daiwa.

Фотогалерея катушки:
