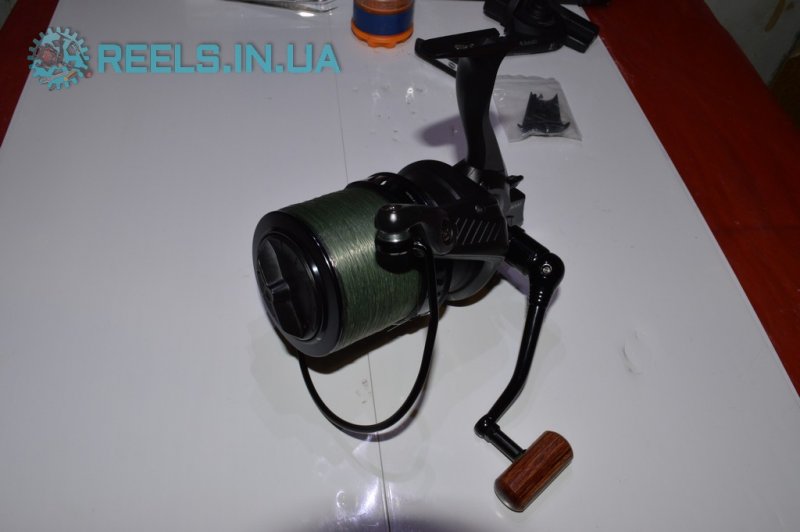

Penn Affinity 8000 LTDВ преддверии наступающего открытия сезона мы хотели бы продолжить обзоры карповых катушек, дабы рыболовы-карпятники, который в межсезонье занимаются перевооружением и модернизацией своих снастей, могли ориентироваться в надежности механизмов катушек, а также в целесообразности покупки той или иной модели того или иного производителя. Наш сегодняшний обзор посвящен интересной катушке, достаточно редкой на наших просторах - Penn Affinity 8000 LTD.

Данная катушка была выпущена американской компанией PENN (известным производителем рыболовных катушек в Новом Свете) по заказу английского подразделения. Не секрет, что на американских просторах ловля карпа не распространена, а карповая ловля пришла к нам из Британии, которая и является законодателем моды в данном виде рыбалки. В настоящий момент производителем по заказу того же британского подразделения была разработана вторая генерация катушки - Affinity II модели 2017 года.

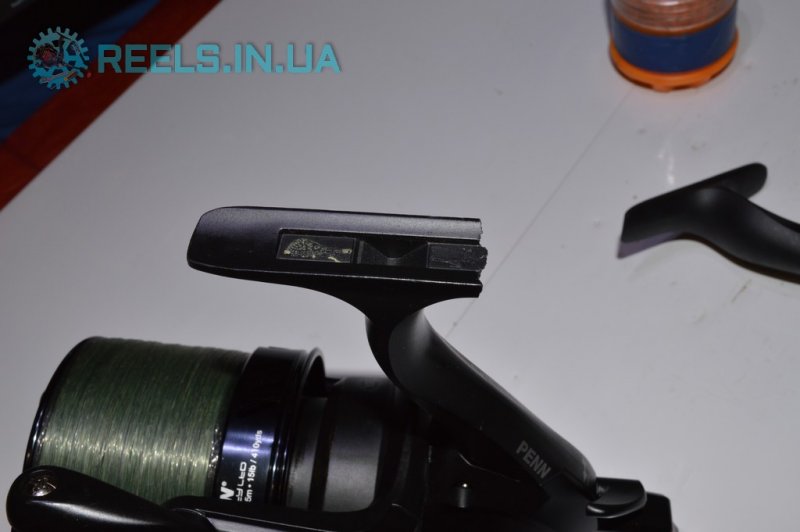

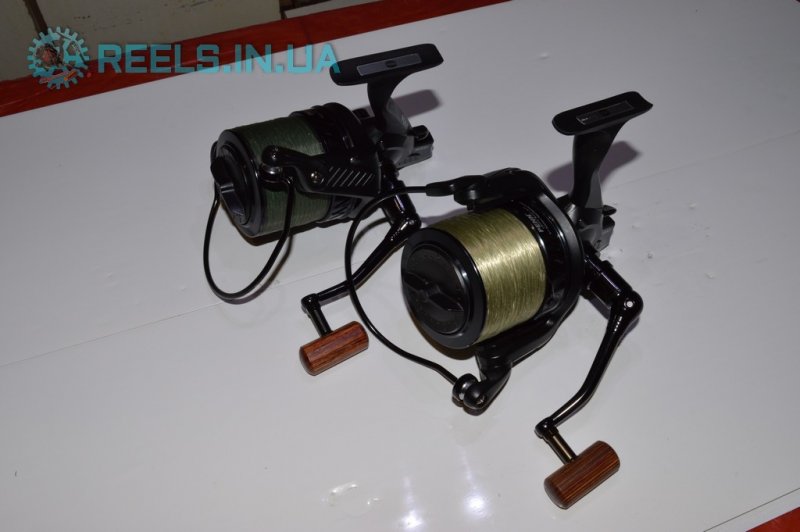

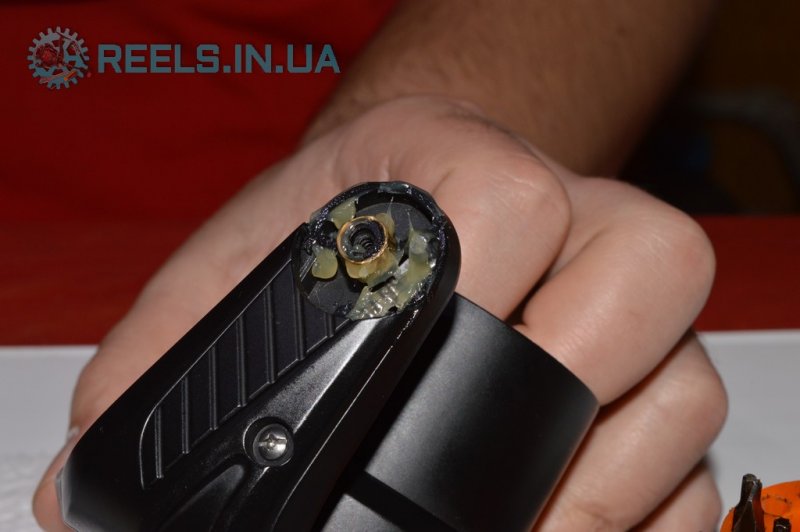

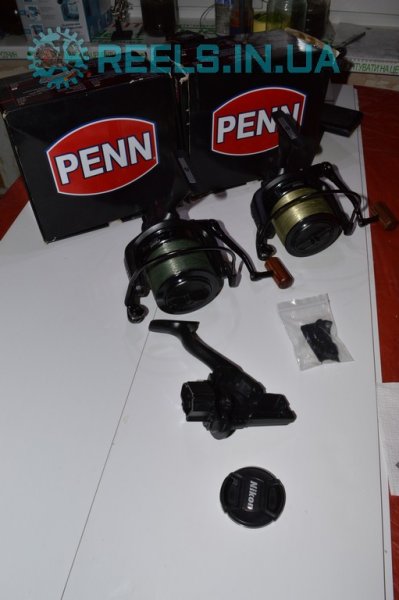

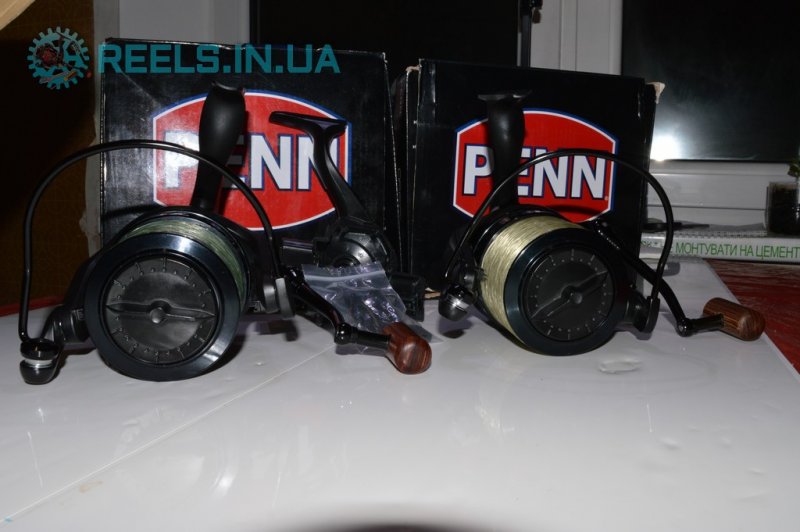

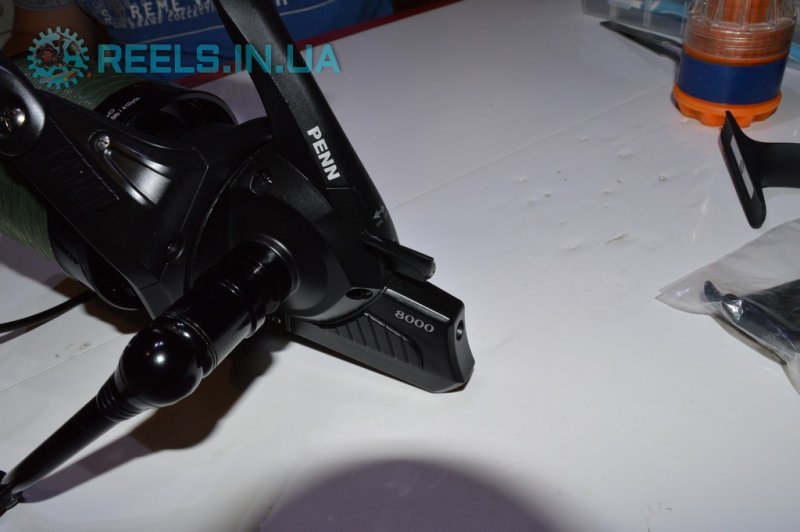

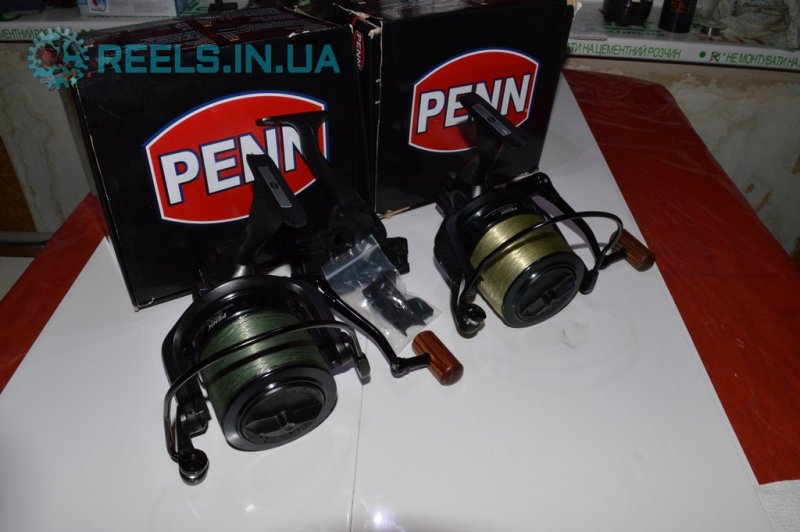

Penn Affinity 8000 LTD поступили к нам на ремонт и плановое ТО в количестве двух штук. На одной из катушек в результате падения была отломана лапка, фиксирующая катушку в катушкодержателе, на второй проблема была в механизме. Так, произошла одна из самых неприятных поломок - отказ бегунка бесконечного винта, отвечающего за подачу шпули. При этом происходит следующее - вилочка бесконечного винта срывается из канавок, происходит заклинивание механизма. На этом этапе рыболовы обычно делают силовой проворот ручки, что частично разблокирует ход. При этом, вилочка (обычно изготовленная из более твердого металла) делает прорез новой канавки, и работает так какое-то время до полного отказа катушки. При этом могут повредиться шестерни, что, к счастью, в данном случае не произошло.

Нами были найдены и заказаны запчасти к Penn - корпусные детали, бесконечный винт, вилочка и втулка. Таким образом, в нашем Сервис-центре Reels.in.ua появилась возможность заказывать запасные части на катушки PENN - как на спиннинговые, так и на карповые и мультипликаторные катушки.

Итак, по-порядку.

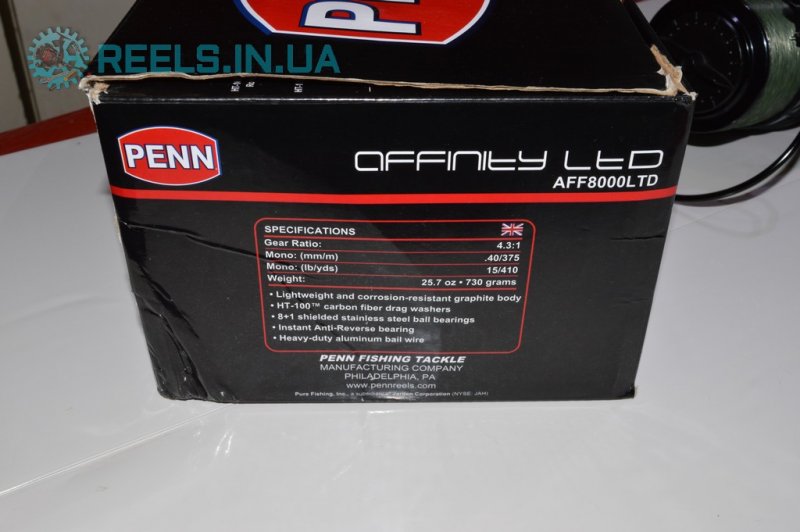

Характеристики катушки:

  • Тип фрикциона: передний, быстрый
  • Передаточное число: 4,3:1
  • Количество подшипников: 8+1 (обгонная муфта)
  • Вымот лески за оборот рукояти: 95 см
  • Лесоемкость шпули: 0,4мм/375 м

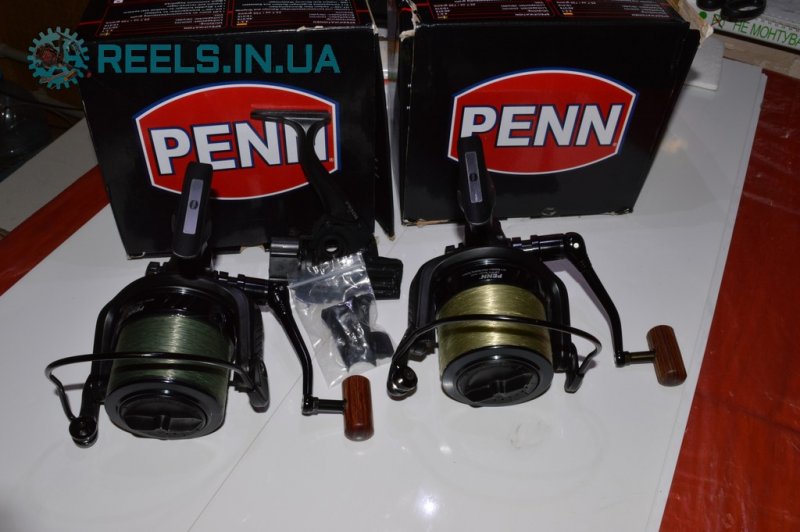

Комплектация катушки:

  • Собственно катушка
  • Запасная металлическая шпуля
  • Дополнительная рукоять с резиновым кнобом
  • Документы
  • Упаковочная коробка

Катушка, как и писалось ранее, была разработана для британского рынка, и предназначена для карповой ловли. В катушке применены пару интересных технических решений, которые повышают надежность работы механизма в целом. Вместе с тем, есть нарекания на корректную работу узла бесконечного винта (привода толкателя шпули), что собственно и привело к отказу механизма в одной из поступившем к нам катушек. Надо отметить, что подобные отказы бесконечника мы видели и на одной катушке Fox Stratos, и в паре спиннинговых катушек, т.е. от такого дефекта не застрахован в принципе никто, если попадется экземпляр с браком, а, скорее сказать, с предрасположенностью к такого рода поломкам. К сожалению, выявить это в процессе выбора катушки не представляется возможным, и проявляется только в процессе эксплуатации.

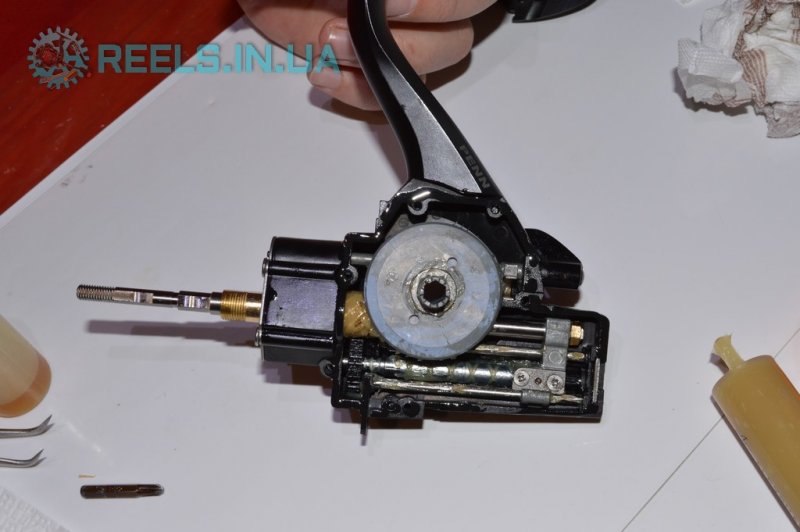

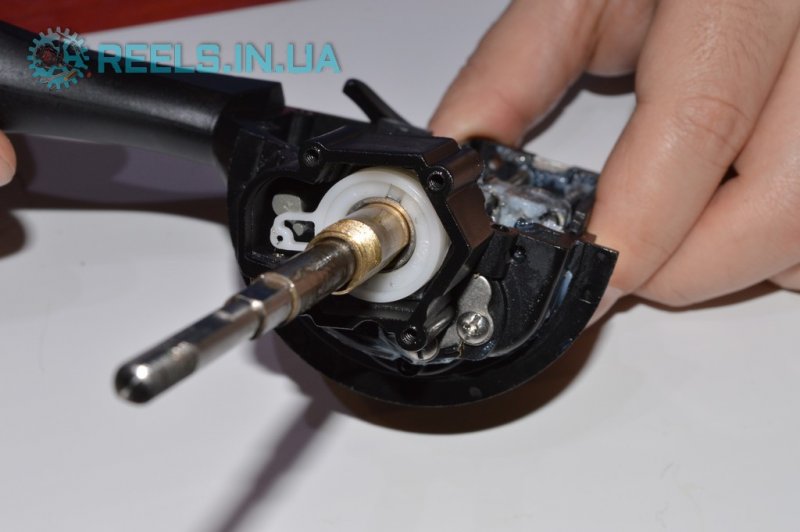

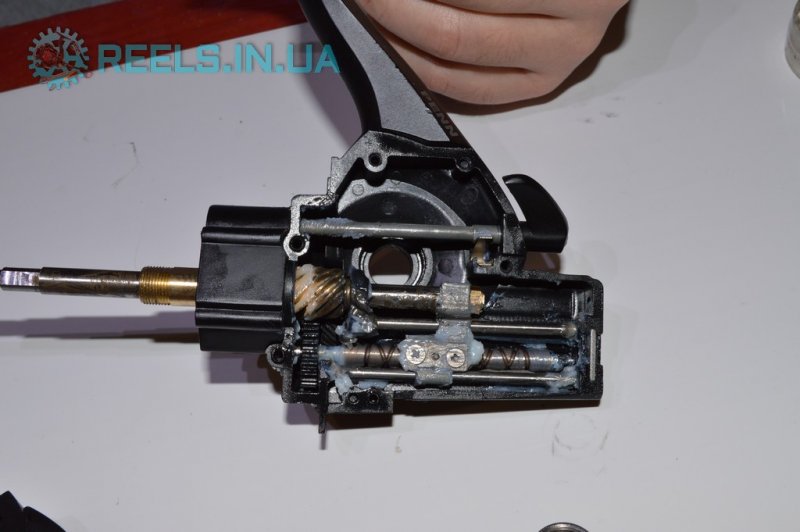

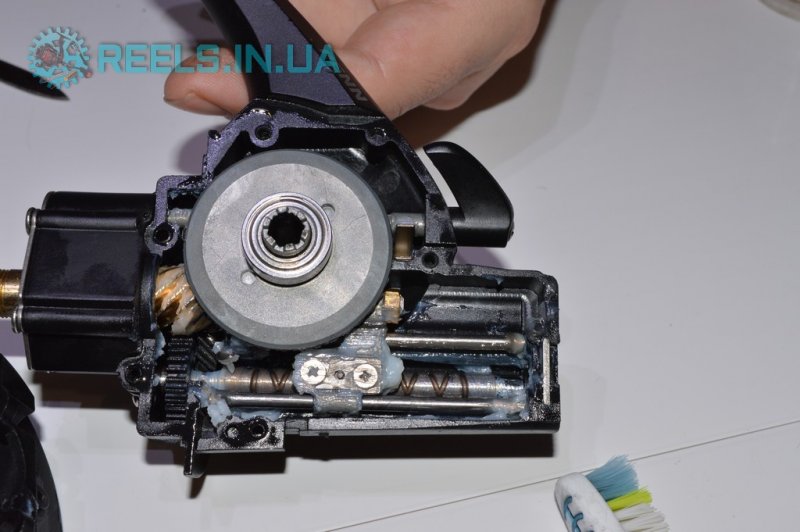

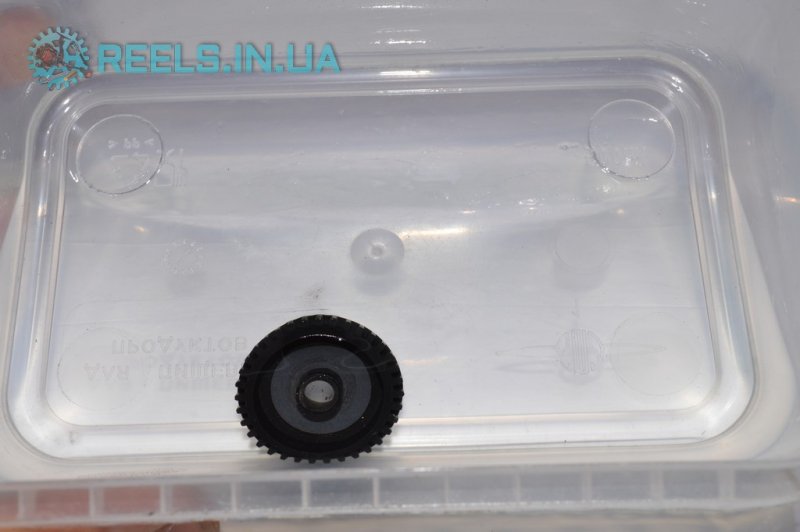

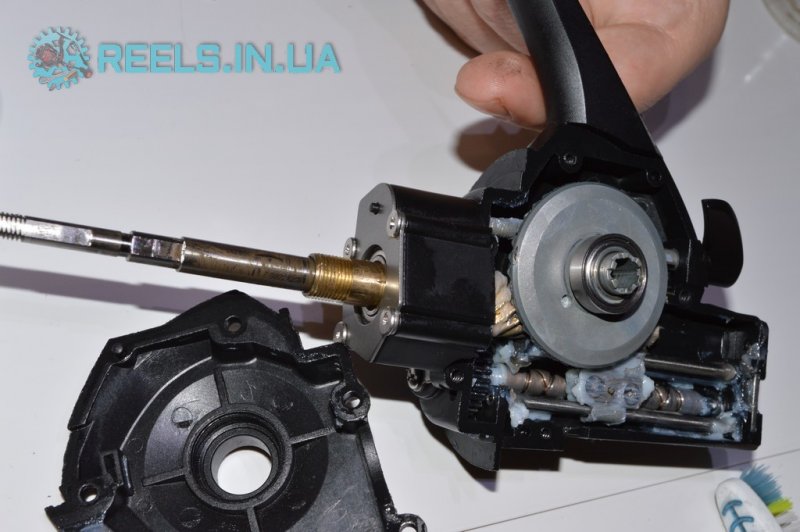

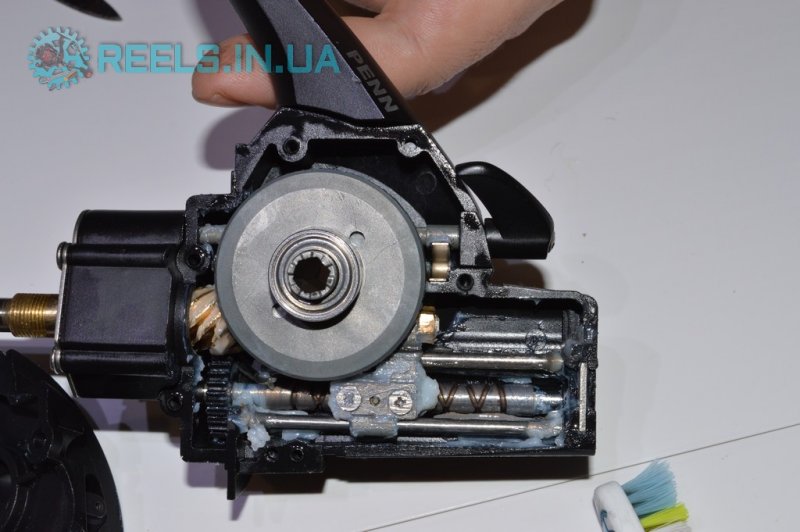

Собственно, начнем обзор Аффинити с рассмотрения шестерен. В катушке установлено 5 шестерен. Главная шестерня выполнена из алюминиево-цинкового сплава. На главной шестерне было первое впечатление о том, что она с трещинами, но присмотревшись, стало понятно, что это дефект литейной формы, дающие эффект своеобразных "трещин". Шестерня не повреждена, это подтвердилось вскрытием второго экземпляра. Роторная шестерня - латунная, опирающаяся на посадочное место в корпусе. Из-за того, что в катушке применена система замедленной подачи шпули для более плотной намотки "виток к витку", в данной модели установлены дополнительные, тормозящие шестерни для снижения передаваемой скорости вращения на бесконечный винт. Замедляющие шестерни выполнены из твердого черного пластика. В принципе, к шестерням нареканий нет.

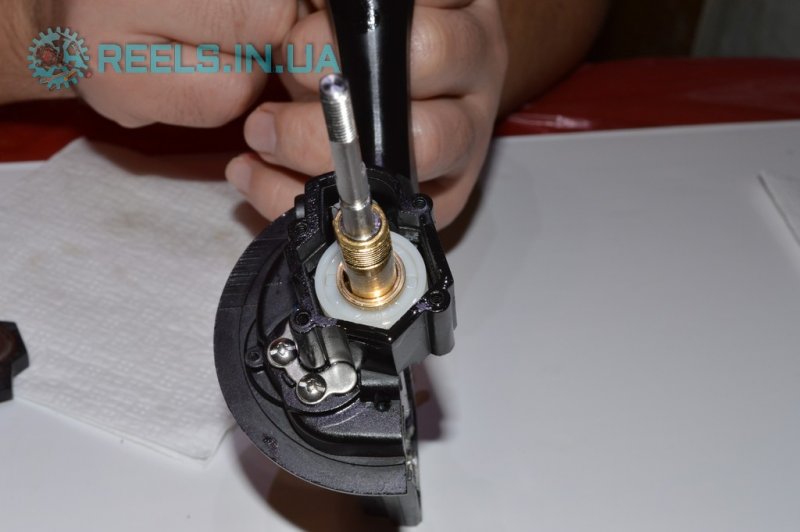

Роторная шестерня опирается на выступ внутри корпуса, без промежуточной втулки, и, тем более, без подшипника. Решение считаем неудачным, т.к. повышается трение, особенно при попадании продуктов выработки в посадочное место. Намного лучше было бы, если бы PENN установил в этом месте хотя бы фторопдастовую втулку, как сделано на большинстве катушек других производителей.

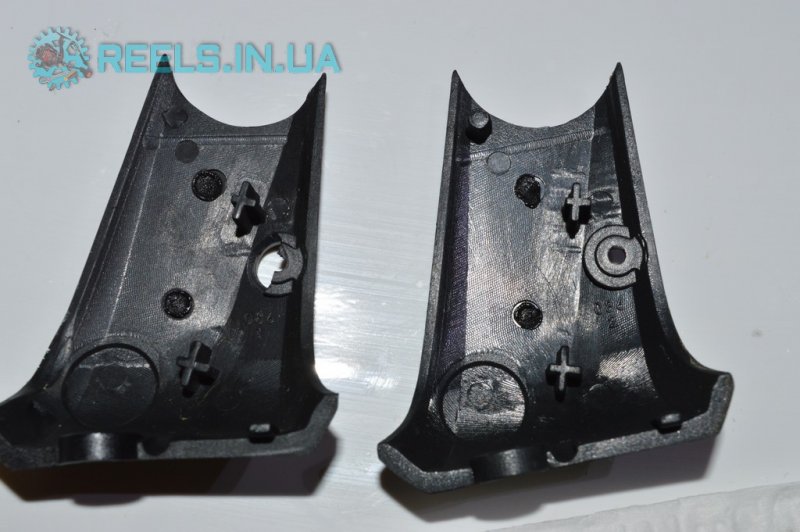

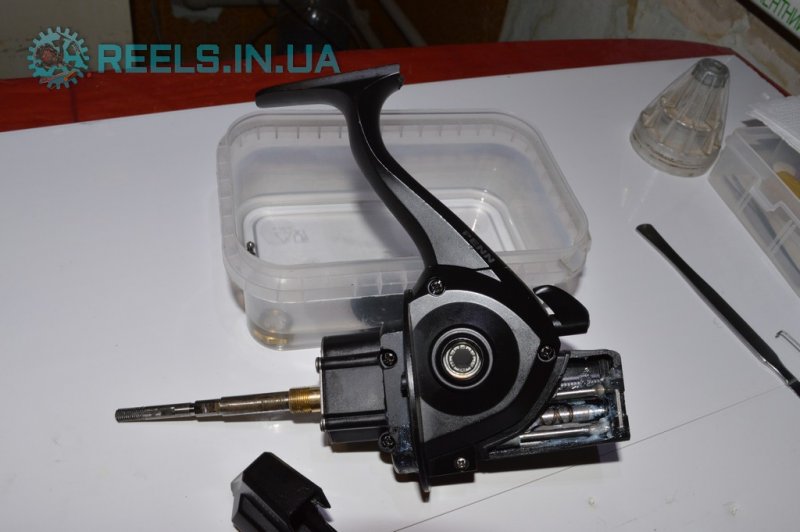

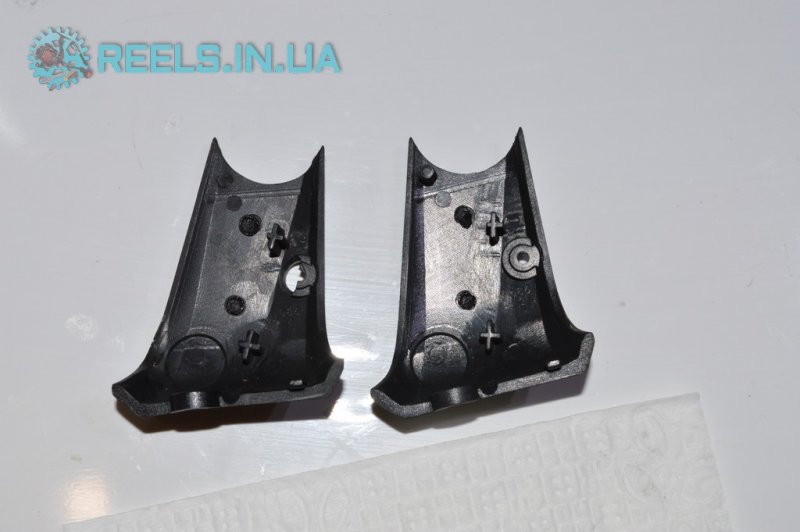

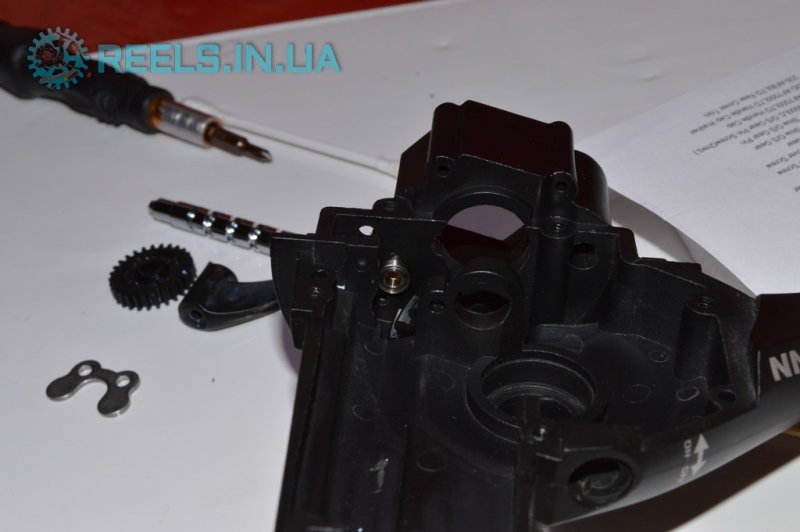

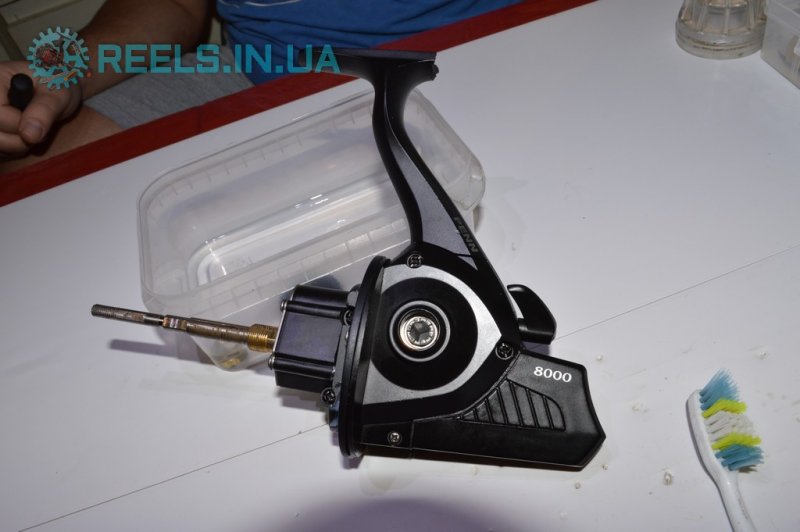

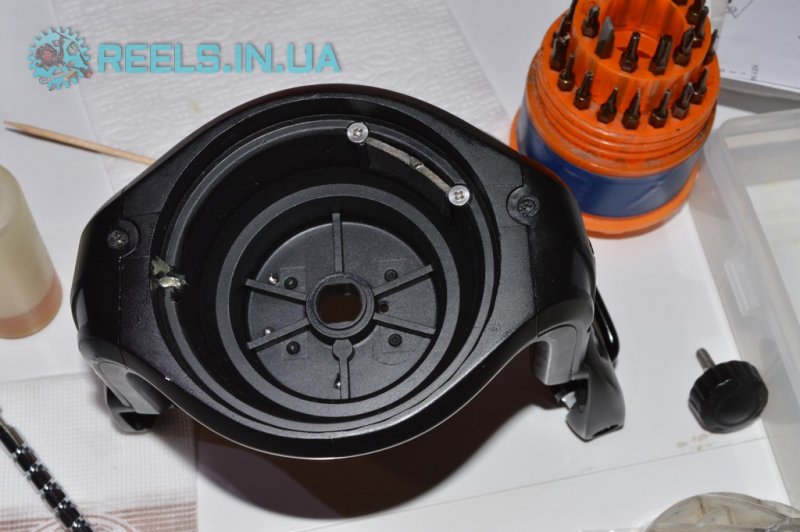

Корпус. Корпусные элементы у катушки изготовлены из твердого композитного пластика. Твердость корпусного пластика препятствует "разбитию" посадочных мест для движущихся элементов механизма. Декоративная крышка, закрывающая корпус снизу, состоит из двух деталей. К корпусным элементам в принципе замечаний нет. Единственный момент - это уплотнительная резиновая пластина, служащая для препятствия попадания воды и песка в корпус, а также для блокировки ротора в положении заброса. Пластина находится спереди корпуса, и зачем-то сделать чуть большего диаметра (на десятую долю миллиметра), чем необходимо. Это вызывает некоторое подтормаживание ротора при выматывании лески и иногда вызывает паразитные призвуки. Решение очень спорное.

Подшипники в карповой катушке Penn Affinity 8000 LTD закрытого типа, находящиеся в тех местах, где они наиболее оправданы. Все необходимые для нормального функционирования катушки узлы опираются на шарикоподшипники, такие как шестерни, включая замедлительные, бесконечный винт и ролик лесоукладывателя. Надо отметить, что в следующем поколении Penn Affinity II 8000 на замедляющих шестернях уже установлены втулки.

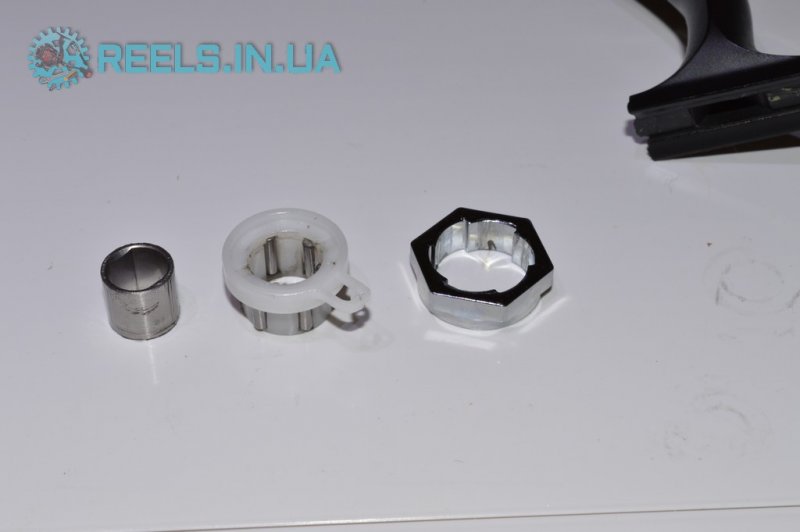

Обгонная муфта. Мгновенный стопор обратного хода,иже обгонная муфта - обслуживаемая, выполненная по конструкции, очень похожей на примененной в спиннинговых катушках компании Ryobi. Реакция обгонной муфты нормальная, замечаний не имеется.

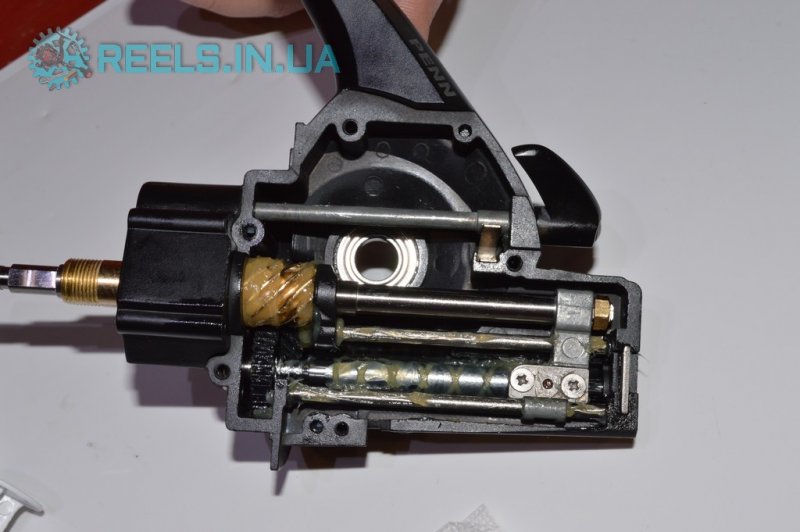

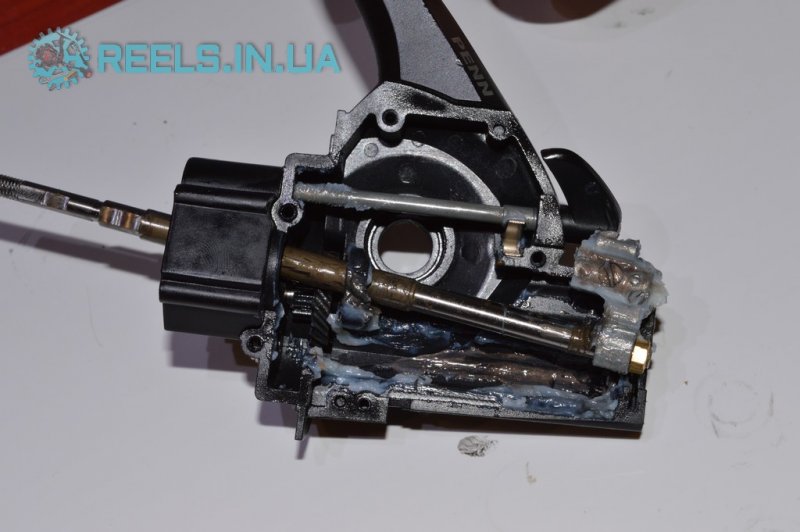

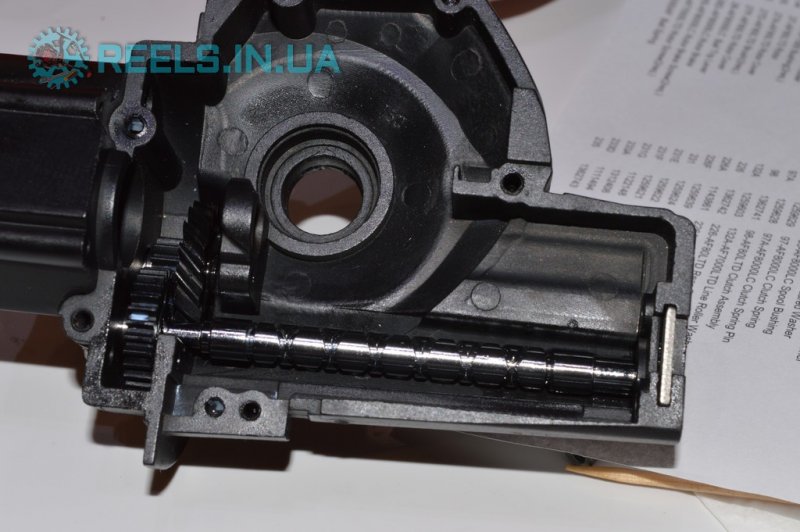

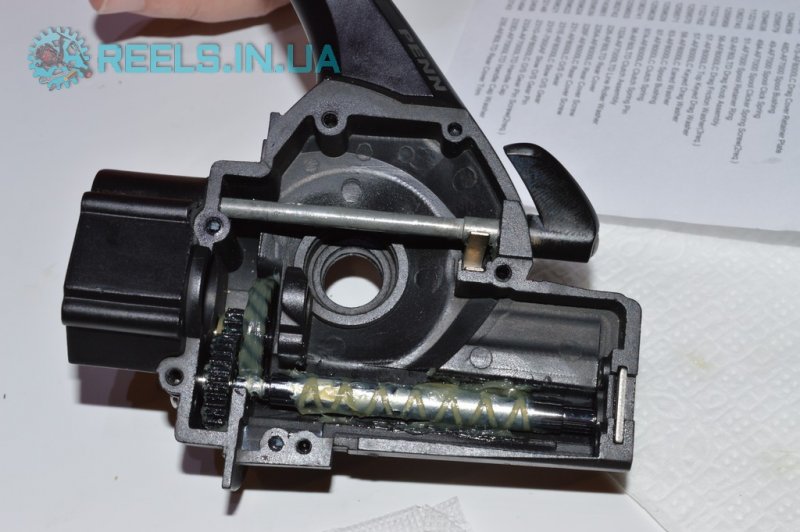

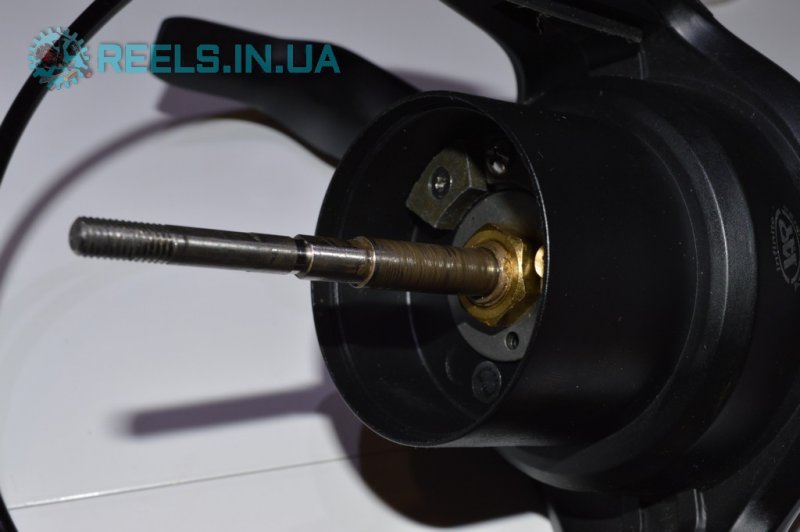

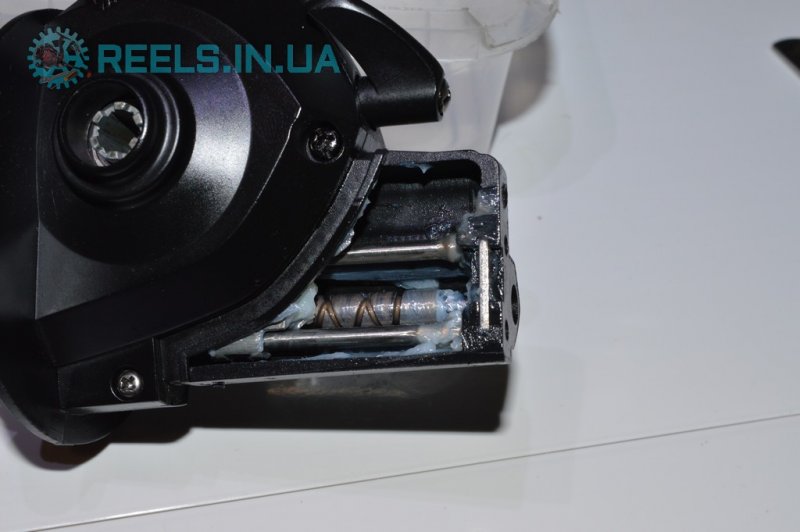

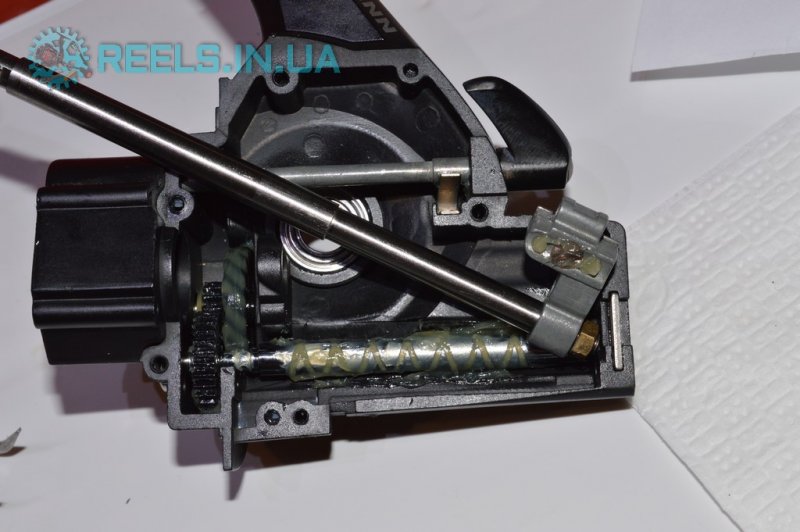

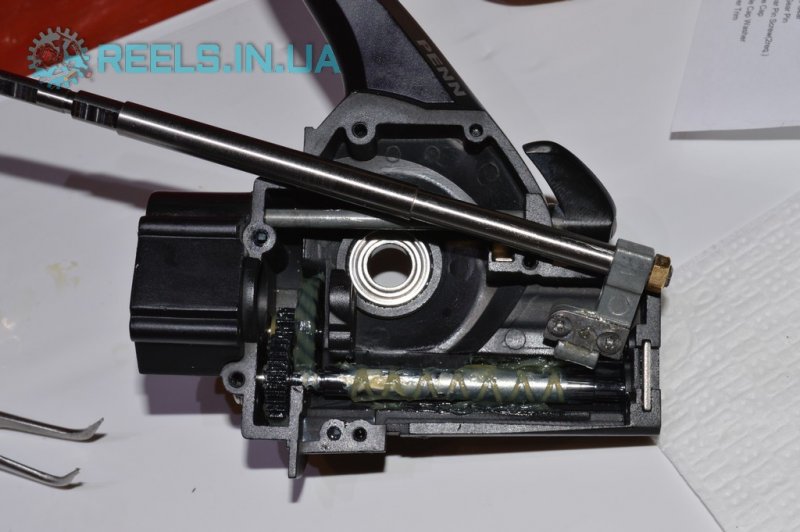

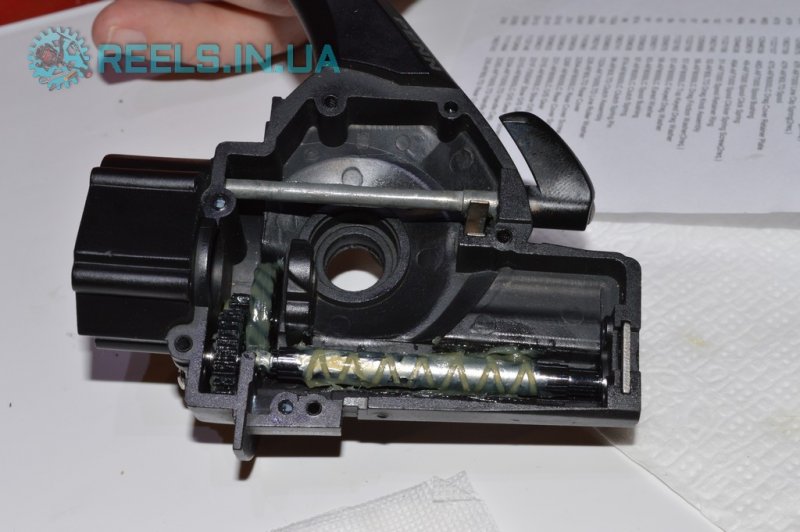

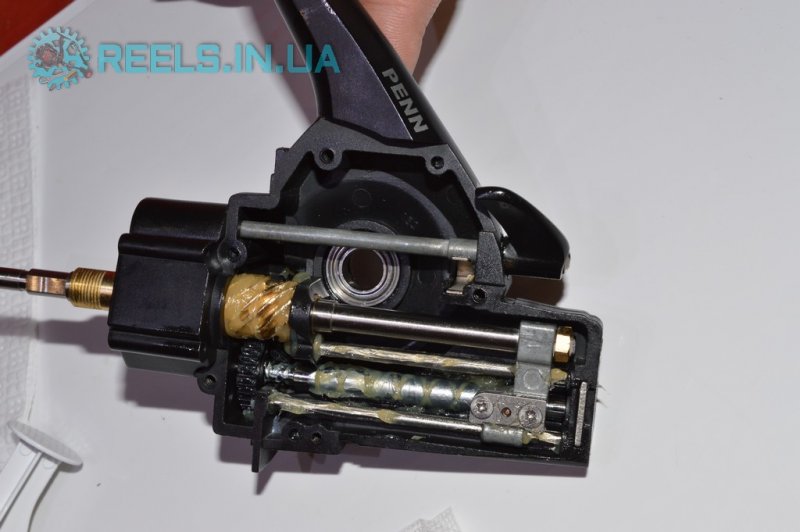

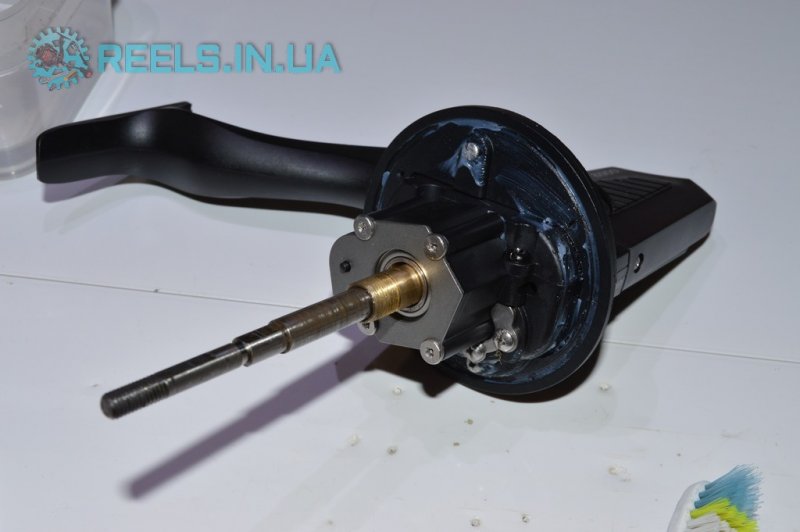

Узел подачи шпули - шток, бегунок, бесконечный винт. В Penn Affinity 8000 LTD бесконечный винт опирается на шарикоподшипники, что есть несомненным плюсом к надежности механизма. Узел бегунка бесконечного винта имеет существенный недостаток - вилочка не имеет свободного хода внутри втулки бегунка. При попадании протуктов выработки либо недостатке смазки деталь начинает подклинивать, что может вызвать повреждение бесконечного в инта - вилочка начинает нарезать новые ходы в бесконечнике, что вызвает окончательный отказ механизма. Шток выполнен из титана - легкого и очень прочного металла. За это - катушке огромный плюс.

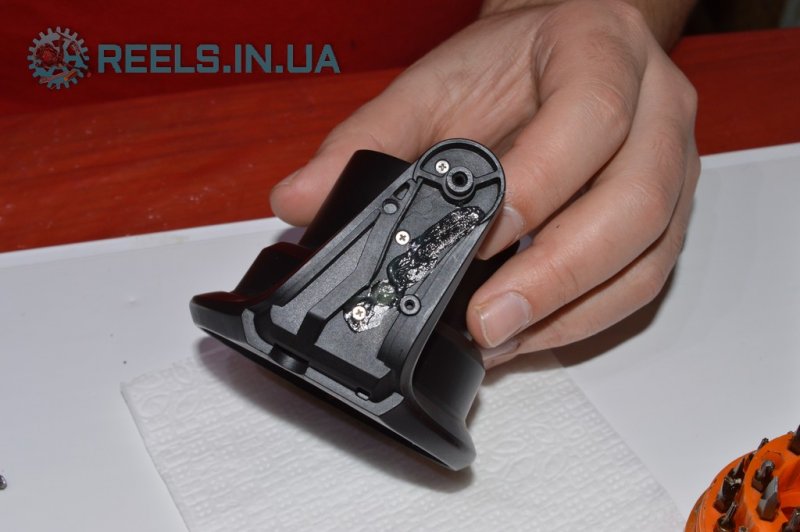

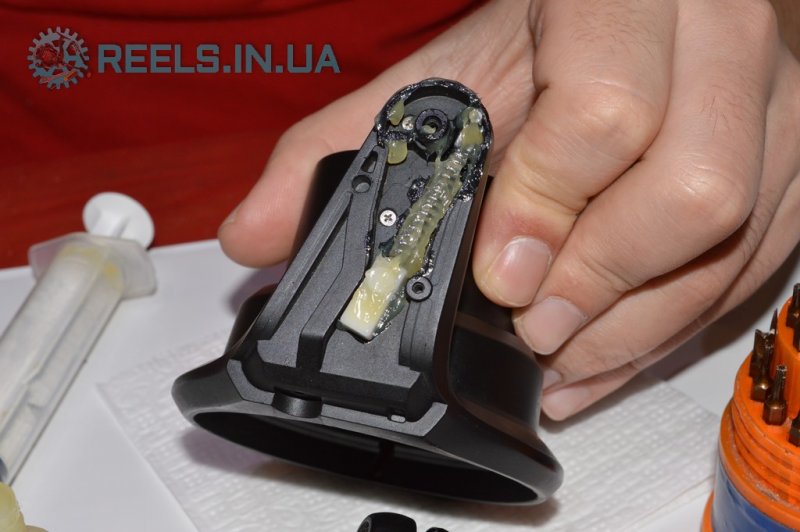

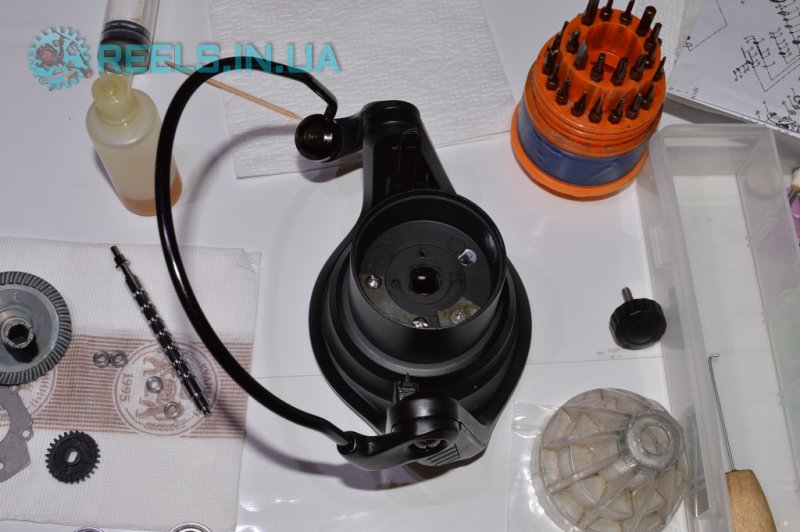

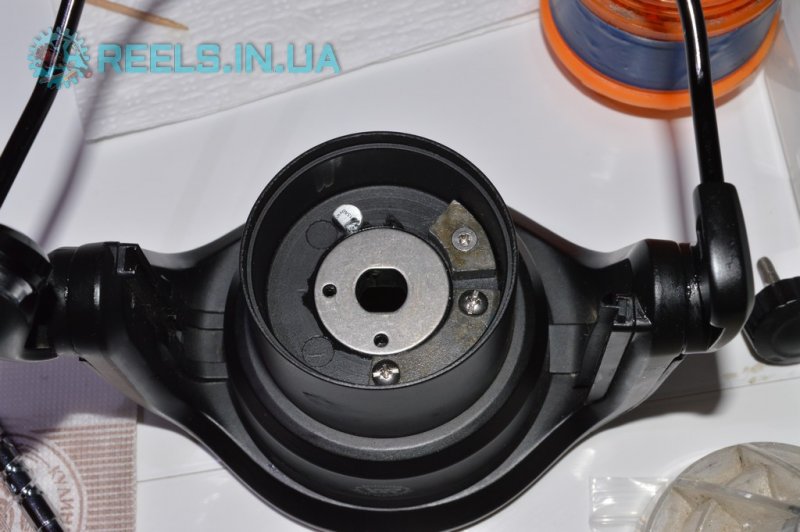

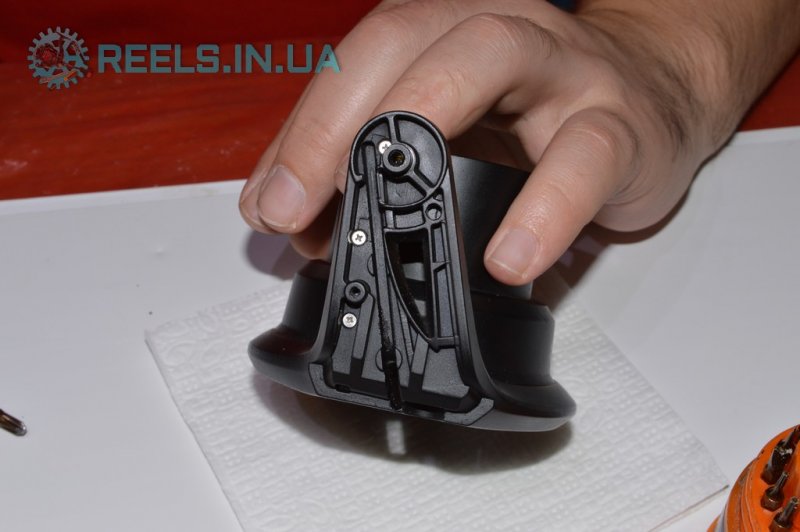

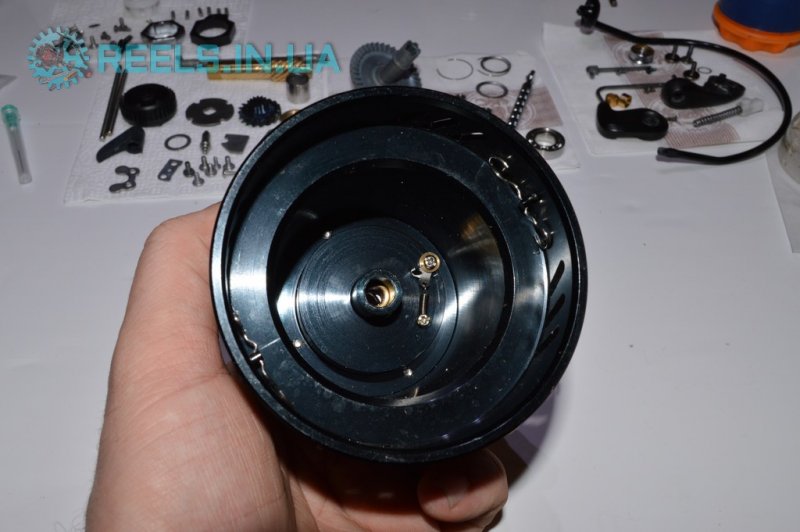

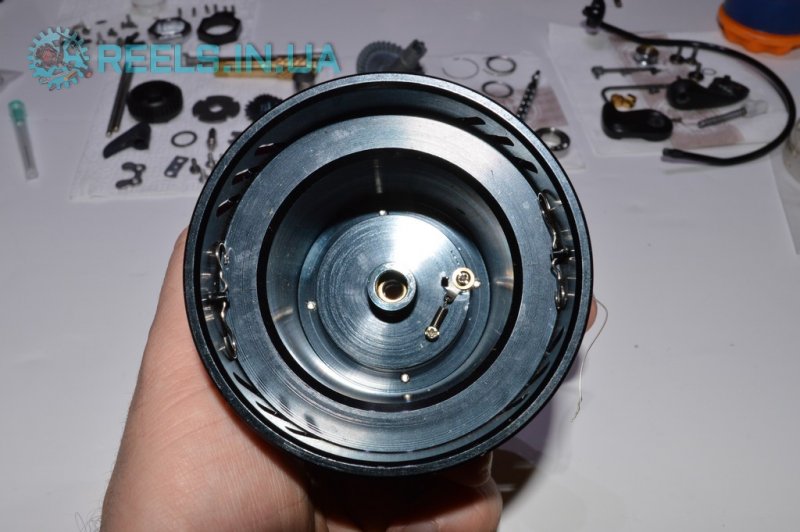

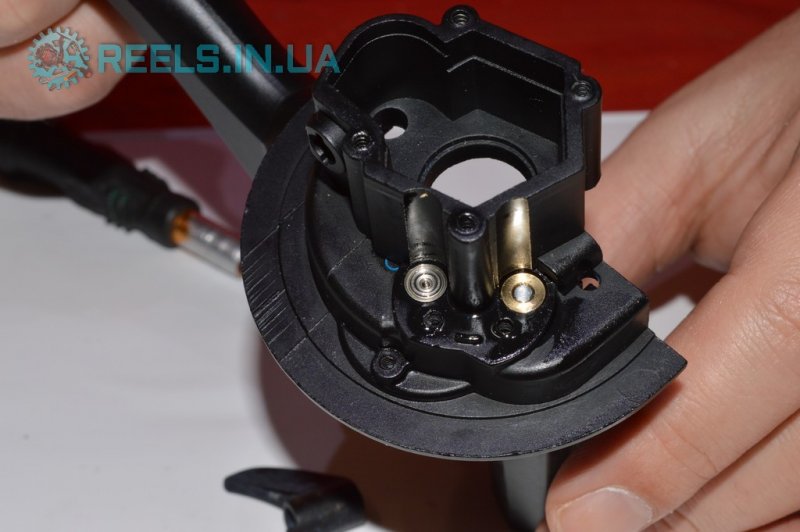

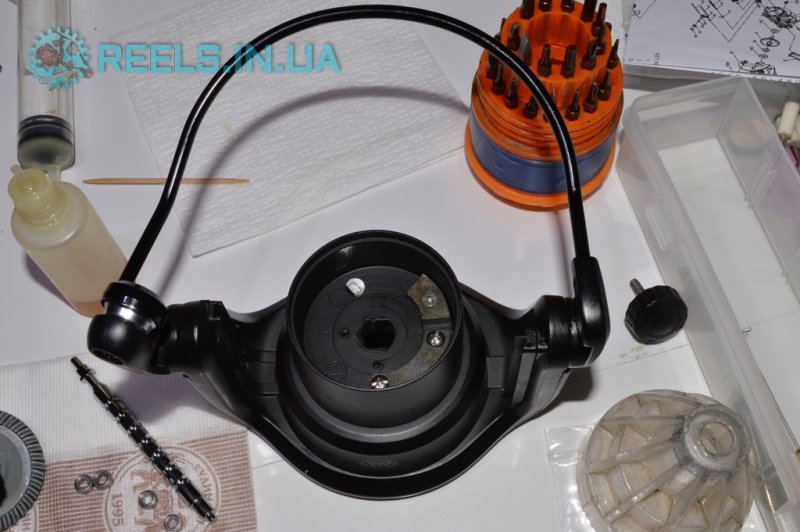

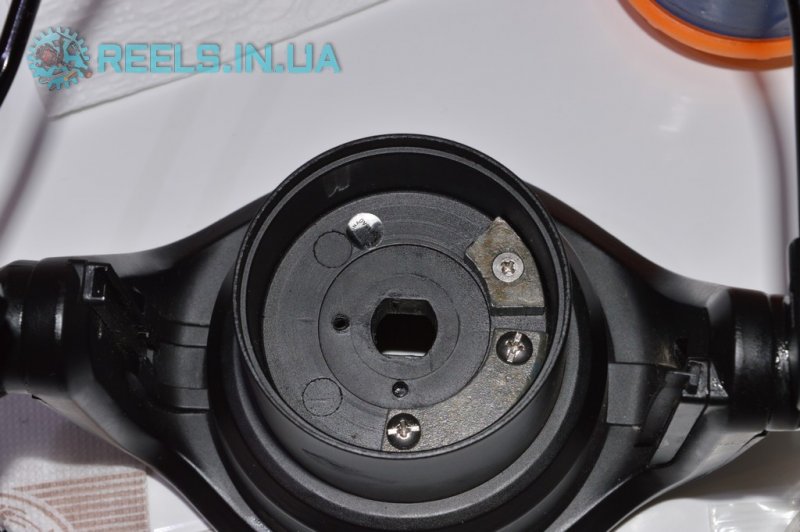

Ротор в данной катушке выполнен из того же композитного пластика, что и корпус. В роторе находится три балансировочных грузика, которые собственно исполняют свою задачу - балансируют ротор так, чтобы не было передачи дисбалансирующих колебаний на механизм катушки. В узле откидывания дужки лесоукладчика стоит мощная витая пружина, препятствующая случайному сбросу дужки при забросе. В классическом понимании узла блокировки ротора в положении заброса нет, ее роль исполняет резиновый уплотнитель корпуса, куда опирается роторная "лапка" откидывания дужки. Решение спорное, но имеет право на существование. Также, в роторе установлены две так называемые резиновые шторки, препятствующие попаданию лески под шпулю. Шторки находятся в своих посадочных местах, не закреплены, что приводит к вылетанию и потерю оных. Мы рекомендуем их приклеить на тот же клей "Момент", предварительно обезжирив поверхность спиртом.

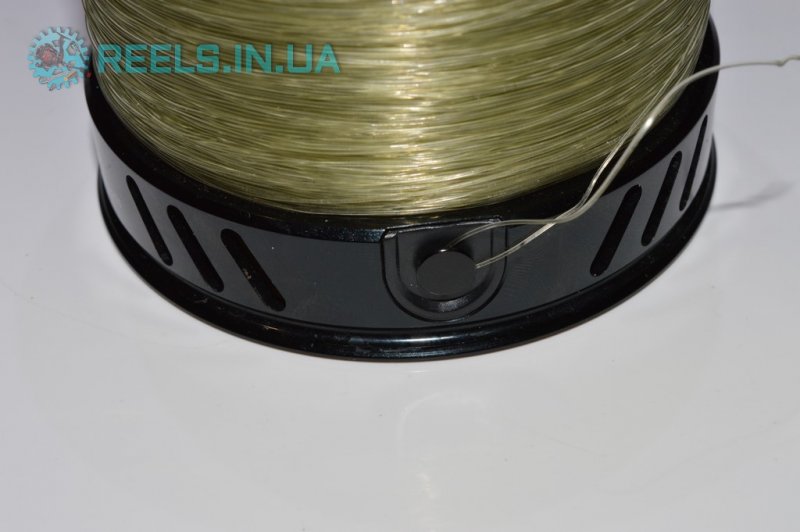

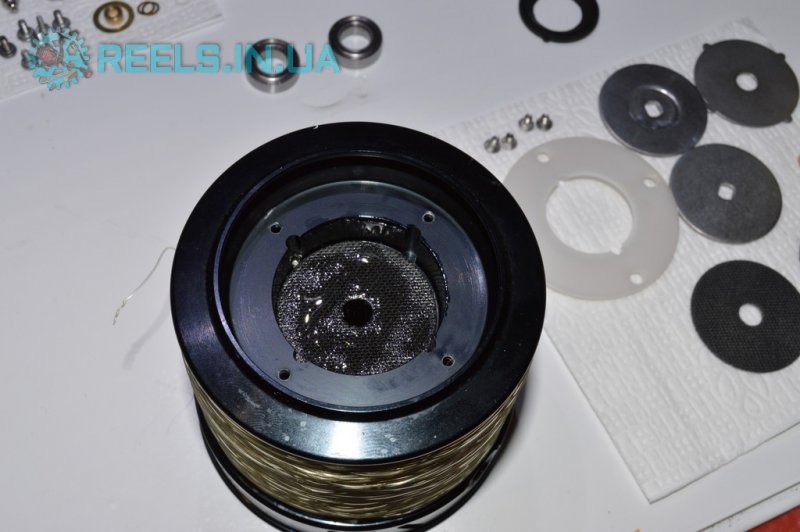

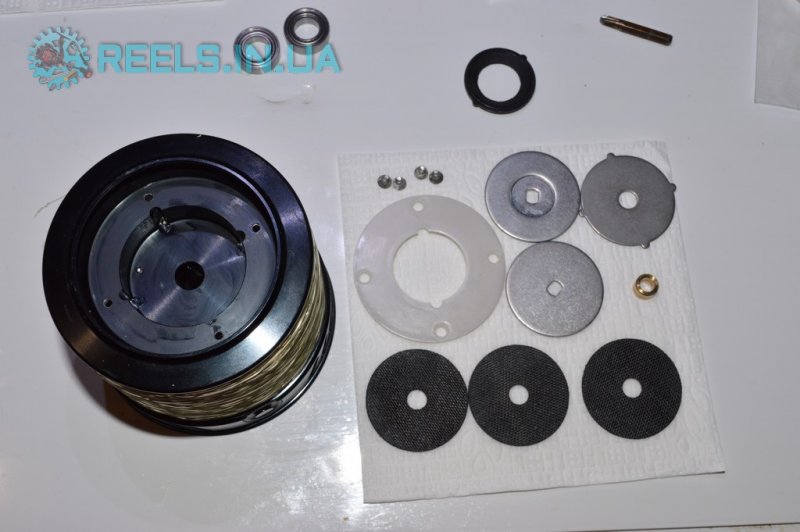

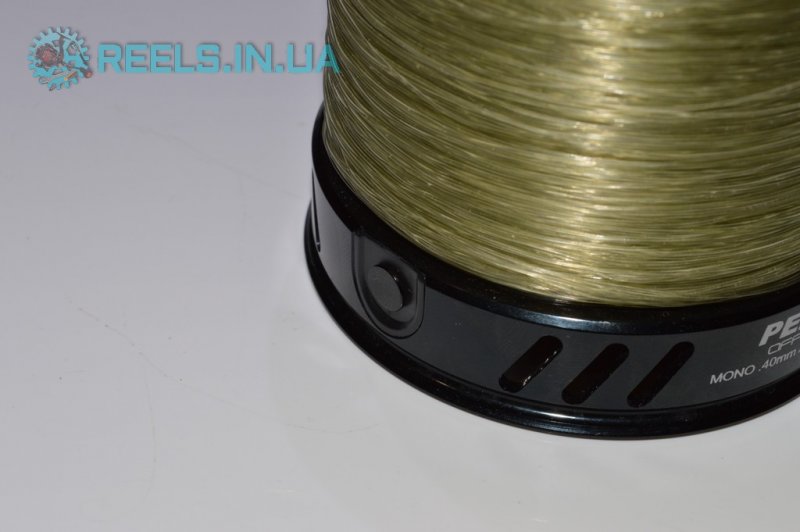

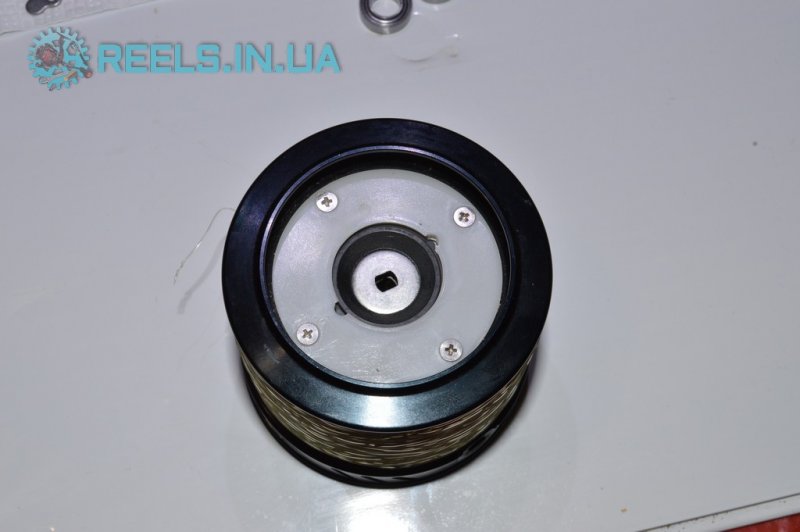

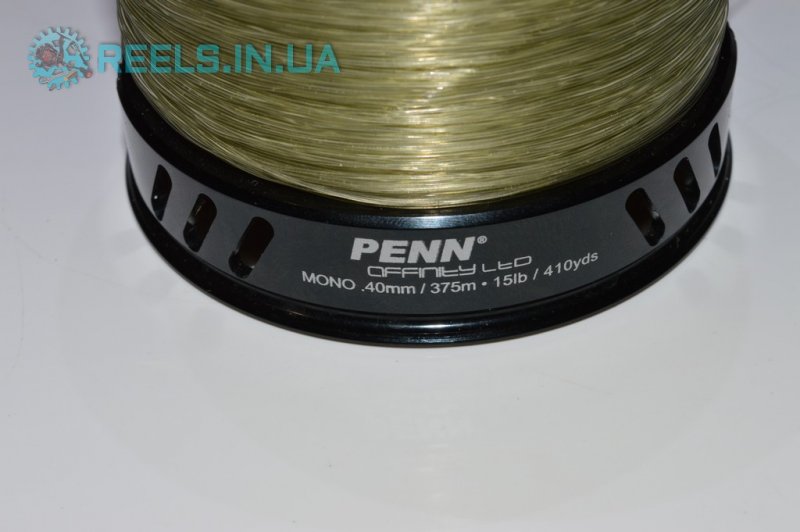

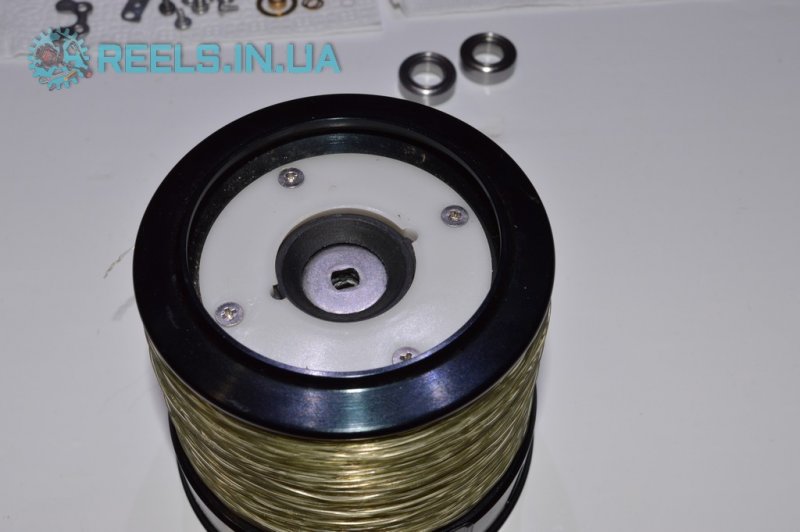

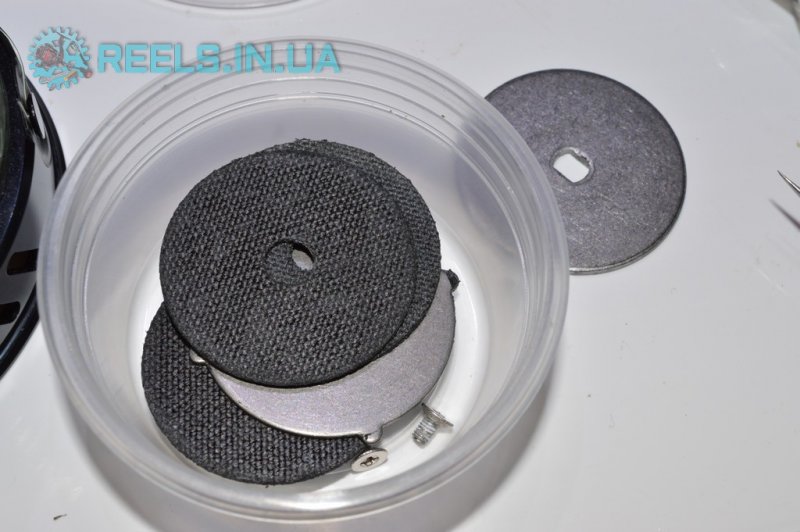

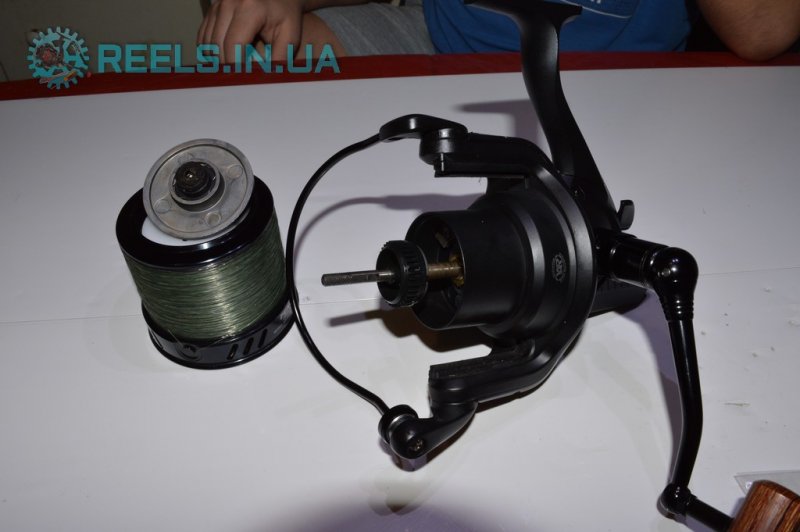

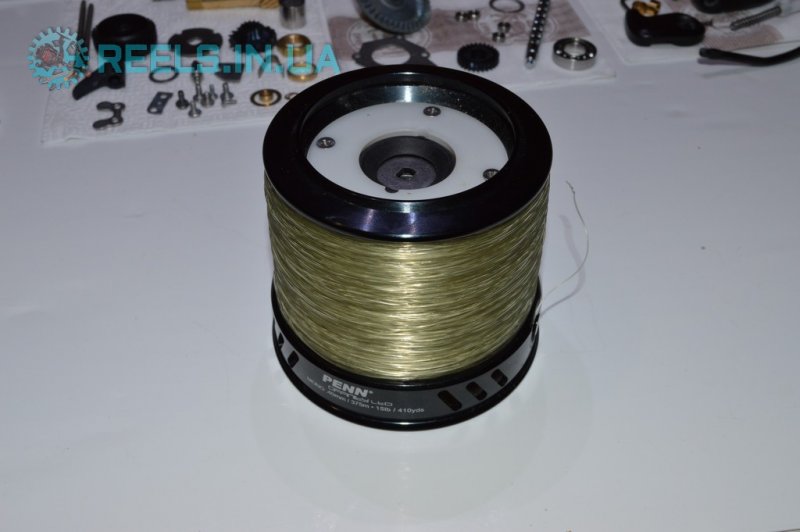

Шпуля в Пенн Аффинити 8000 металлическая, типа Super Long Cast по клафссификации Shimano. На шпуле установлены две металлические клипсы. Ырикционный пакет содержит три металлические и три твердые бакелитовые шайбы. Катушка оснащена так называемым "быстрым фрикционом", что позволяет перейти от положения "на сигнализаторе" к рабочему положению фрикционного тормоза за полоборота гайки фрикциона.

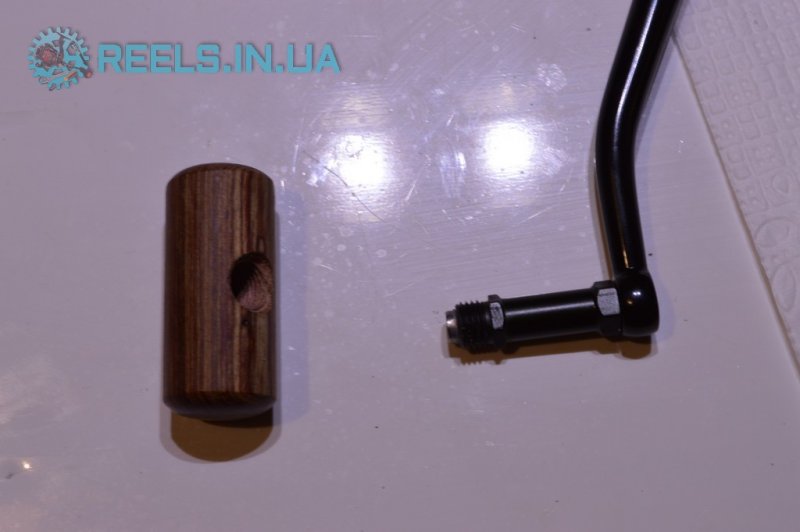

Рукоять катушки - складная, стортивного типа. Откидывается не кнопкой, а оттягиванием стопорящего корпуса, установленного на мощной пружине. Кноб рукояти опрессован, неразборной.Сам кноб откручивается, но его вал опрессован, обслужтванию не поддается.

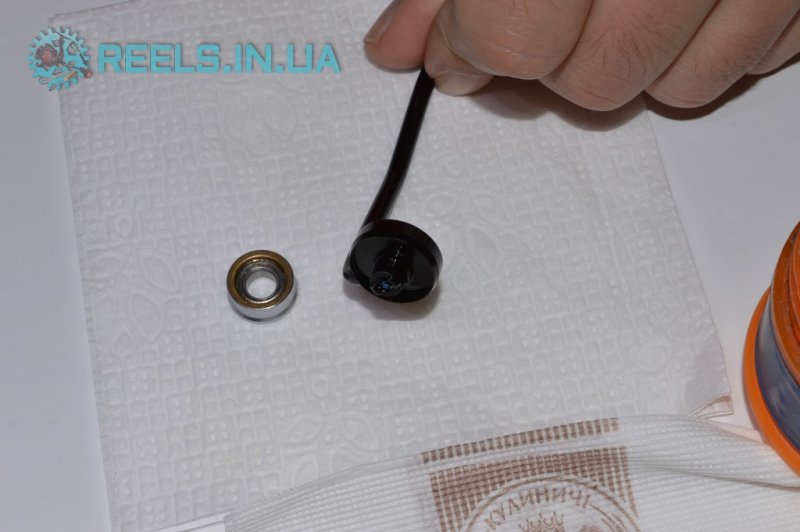

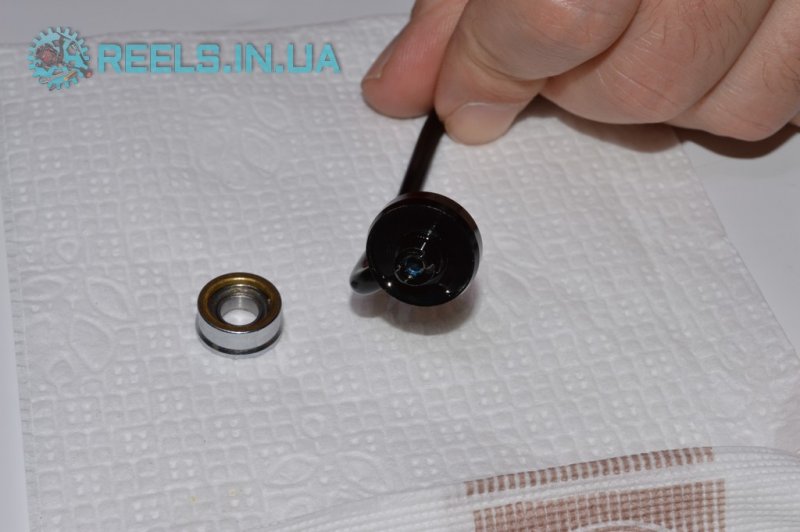

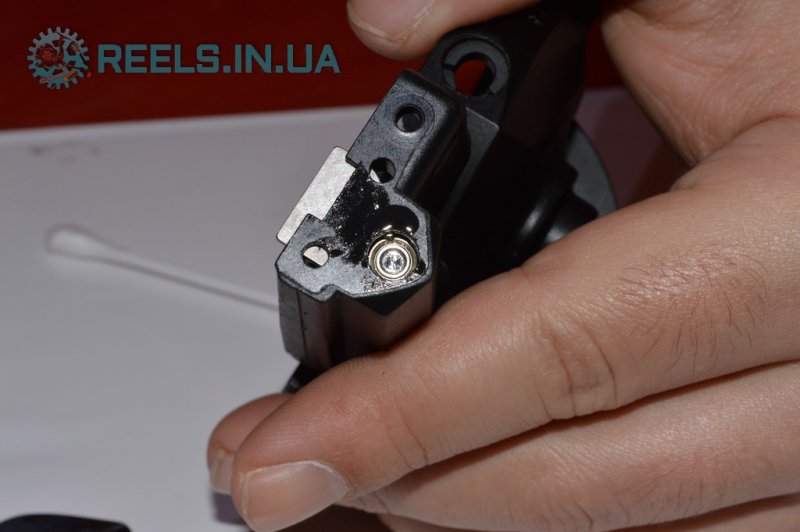

Дужка и ролик лесоукладывателя. Дужка выполнена из титана, что опять-таки, есть нестандартное решение, и добавляет плюсов к данной катушке. Ролик лесоукладывателя установлен на подшипник. Причем, узел реализован установкой на подшипник напрямую, без переходных втулок. Решение мы считаем правильным.

Аналоги. Аналогами Penn Affinity 8000 LTD можно считать Shimano Ultegra 14000 XTD, Shimano Ultegra 14000 XTB, а также Daiwa Basia 45QD II.

Выводы. Рассмотрев все преимущества и недостатки механизма, оставляем вопрос о приобретении данной катушки на ваше усмотрение. Однозначно рекомендовать к покупке мы ее не можем.

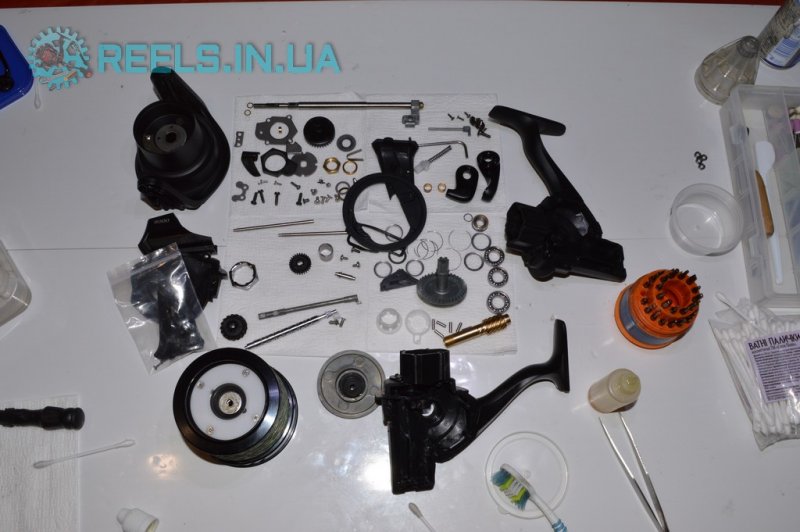

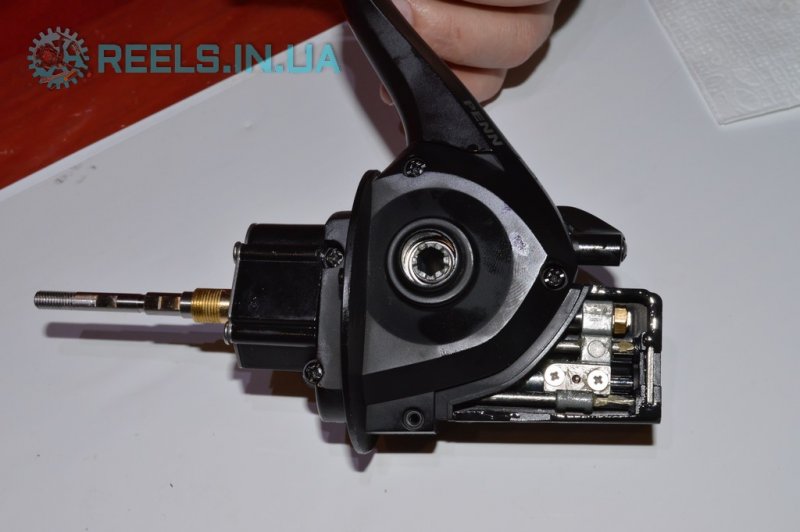

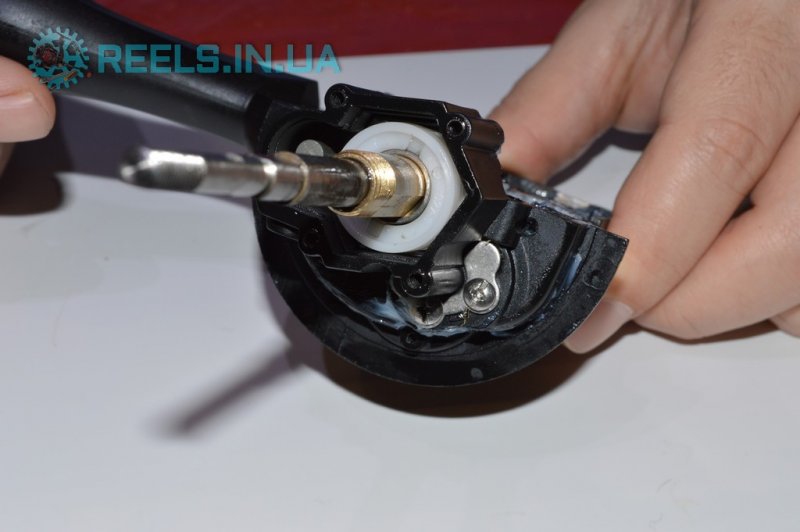

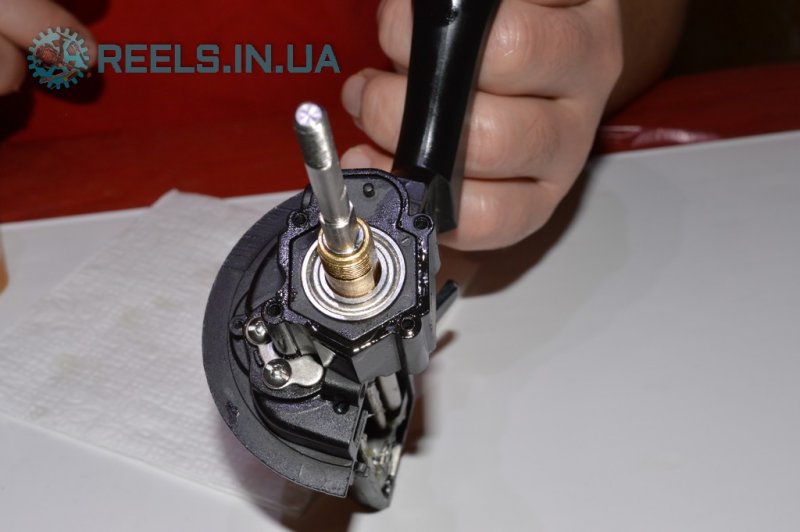

 Фотогалерея разборки и ТО данной катушки приведена ниже.
