Начиная наш обзор катушки FOX Stratos 12000FS Graphite, необходимо отметить, что наш сервис-центр Reels.in.ua создавался как компания, имеющая приоритетное направление деятельности в техническом обслуживании карповых катушек, как с системой Baitrunner и аналогичным им, так и с быстрым фрикционом. Собственно говоря, по проведенным работам по техническому обслуживанию катушек, мы стараемся как можно оперативнее писать сервис-обзоры катушек, которые становятся в некотором роде как гидом для покупателей, желающих приобрести ту или иную катушку, так и источником информации об устройстве оных для рыболовов, интересующихся технической стороной вопроса. Так, сегодня героем нашего обзора является известная карповая катушка FOX Stratos 12000 FS Graphite.

Как уже понятно из названия, катушка выпущена британской компанией FOX International, которая выпускает оборудование различного уровня для карповой ловли. Выпущена катушка на заводе в Китае, с достаточно хорошим качеством сборки. Впечатления о катушке при вращении и работе очень положительные, за исключением пары узких моментов, о котором будет сказано далее в статье. В целом, за хорошее качество, продуманность исполнения, и удобную эргономику катушка обзор Fox Stratos 12000 FS получила знак "Выбор Сервис-Центра" в категории "Катушки с бейтраннером".

Итак, по-порядку.

Технические характеристики катушки FOX Stratos 12000 FS Graphite:

  • Масса катушки: 835 г
  • Передаточное число: 4,2:1
  • Количество подшипников: 16 + 1 (обгонная муфта)
  • Лесоемкость шпули: стандартной 0,34 мм/375м, дополнительной 0,39мм/450м.

Комплектация катушки:

  • Собственно катушка
  • 2 разных шпули. Одна стандартная шпуля, вторая (запасная) - так называемая Continental Spool
  • Кейс для запасной шпули
  • Документация по катушке

Катушка поставляется в красивой картонной коробке черного цвета, стилизованной под темный карбон. На коробке шелкографией выдавлен логотип компании FOX, заметен только при определенном углу обзора. Также в упаковочной коробке находится ложемент из прессованного картона, в который вложены все элементы комплектации катушки. Такое мы видим впервые, за это Фоксу несомненный плюс, поскольку в такой упаковке катушка не "болтается" по коробке, и риск повреждения сведен к минимуму. FOX Stratos 12000 FS Graphite, как видно из названия, оснащена системой, аналогичной Шимановскому Baitrunner, которая у FOX называется Free Spool, сокращенно FS в названии. Механизм катушки реализован по стандартной системе с бесконечным винтом, узел передачи вращения на бейтраннер сделан по классической схеме FOX на двух штоках, т.е. идет отбор вращения через дополнительную шестерню на узел вала, на котором смонтирован фрикицион бейтраннера. Оба типа реализации бейтраннера - как FOX (на двух штоках - валах), так и Shimano (на основном штоке шпули) - одинаково надежны, выбирайте тот, который вам будет удобен.

Видеообзор FOX Stratos 12000 FS Graphite:

Собственно, приступим к обзору составных частей катушки.

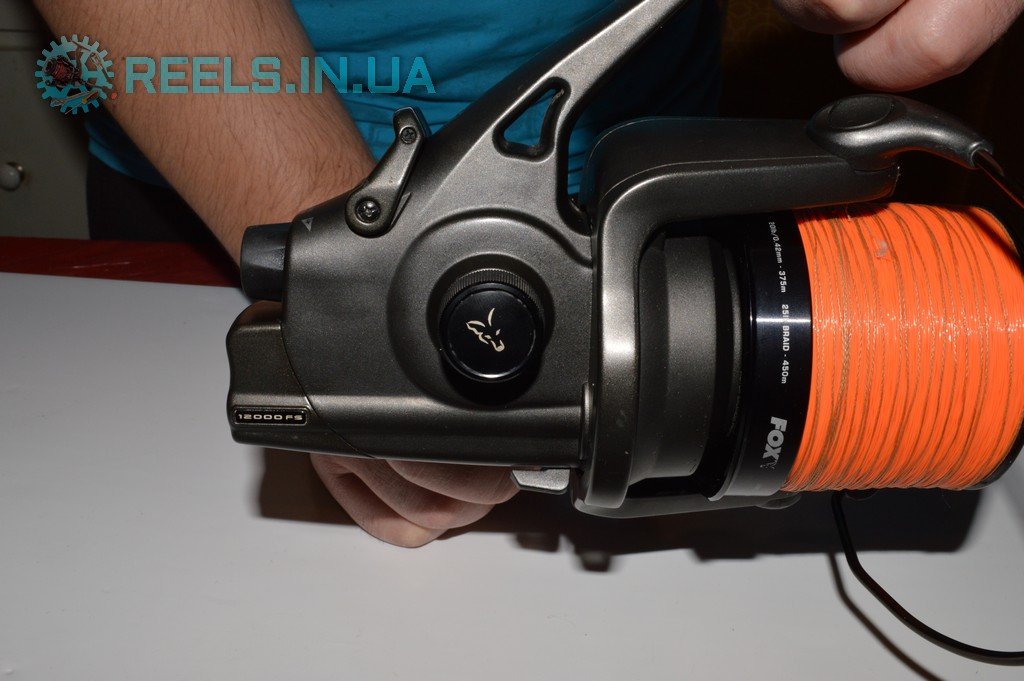

Корпус. Корпус катушки выполнен, как уже видно из названия, из карбонового композита, однако, в отличие от Ci4 и Ci4+ композитов у Shimano, облегчения катушки это не дало, вес катушки, как и было указано ранее, 835 граммов. Связано это с тем, что толщина корпусных деталей достаточно большая, что повысило запас прочности корпуса. То есть, в FOX Stratos 12000 FS Graphite производитель сделал корпус из облегченного композита, но вместе с тем увеличил его прочности за счет толщины. Решение достаточно хорошее, тем более, что карповые катушки испытывают повышенные нагрузки при забросах и вываживании трофейных рыб. Посадки в корпусе выполнены практически без люфтов, что положительно сказывается на работе катушки. Корпусной частью - частью, где смонтирован механизм - является часть с лапкой; сзади корпус закрыт декоративно-защитной крышкой из того же композита. Винты, стягивающие части корпуса между собой, закрыты крышками. За это решение, которое применено к катушке, стоящей на родподе на водоеме в режиме 24/7, катушке несомненно плюс, т.к. это есть дополнительной защитой от попадания влаги через отверстия под винты.

Шестерни. В катушке FOX Stratos 12000 FS Graphite механизм привода состоит из 5 шестерен. Главная шестерня привода катушки - алюминиевая, большого диаметра, занимающая практически все пространство внутреннего корпуса катушки. Роторная шестерня судя по всему также алюминиевая, покрытая защитной черной краской. Надо отметить, что прочность данного покрытия ниже, чем покрытие Palladin у Shimano, однако свою роль она выполняет. Паразитная шестерня, передающее вращение от роторной шестерни на бесконечный винт, сделана из пластика. В принципе, данное решение не новое, у Shimano оно реализовано так же. Также, в катушке еще есть 2 покрытые той же защитной краской алюминиевые шестерни для передачи вращения с основного штока шпули на вал фрикциона бейтраннера, чем, собственно, и реализована классическая двухваловая кинематическая схема бейтраннера Fox. К качеству материалов претензий нет.

Подшипники. Катушка оснащена 16 закрытыми шарикоподшипниками, такого количества подшипников в карповых катушках мы еще не видели. Все основные узлы "Стратоса" находится на шарикоподшипниках, за что катушке несомненный плюс. Расположение подшипников такое: 2 на главной шестерне, 2 на роторной (оба под и над обгонной муфтой - роторная шестерня не опирается на подшипник), 4 на бесконечном винте (по 2 с каждой стороны), 2 в кнобе рукояти, 2 в ролике лесоукладчика, и по 2 шт в каждой шпуле. То есть собственно в механизме катушки, не считая шпуль, находится 12 подшипников.

Обгонная муфта. Классическая, дисковая, типа Shimano, увеличенная. Обслуживаемая, претензий к качеству нет. На роликах обгонной муфты нанесено защитное покрытие. Второй подшипник роторной шестерни крепится на обгонную муфту путем установки 3 винтов с широкой шляпкой, блокируя внешнее кольцо подшипника. Решение достаточно хорошее, таким образом вся передача вращения идет на роторную шестерню.

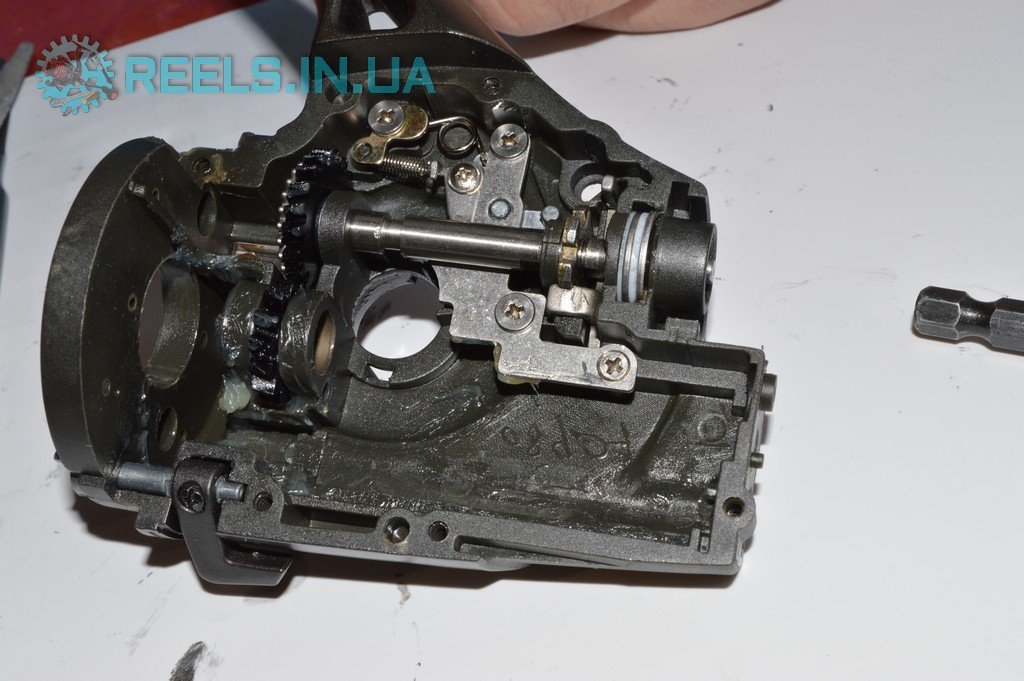

Привод толкателя шпули. Шток на FOX Stratos 12000 FS Graphite выполнен из стали, с защитным покрытием серого цвета. Как указывалось ранее, бесконечный винт установлен на 4 закрытых шарикоподшипника, по 2 шт с каждой стороны бесконечника. Бегунок смонтирован на одной стальной направляющей; с другой стороны бегунок зажат корпусом, и катается по рельсам в корпусе на шарикоподшипнике. Подача достаточно плавная, нареканий не вызывает. Профиль намотки получается ровным.

Дужка и ролик лесоукладчика. Дужка полая, трубчатая, с защитным покрытием. Узел ролика аналогичен узлу типа S у Shimano. Ролик установлен на два шариковых подшипника, без переходной втулки, напрямую на корпус ролика лесоукладчика. За работой узла надо следить, и проводить самостоятельное обслуживание ролика и проверку работы подшипников после каждой карповой сессии - собственно, это нормальная практика для рыболовов, поскольку катушки стоят на открытом воздухе и подвержены атмосферным воздействиям 24/7.

Ротор. Пластиковый, выполнен из того же композита, что и корпус катушки. Для балансировки в роторе изнутри установлены дополнительные балансировочные грузики - один снизу ротора, второй - в плече. Реализовано решение против попадания лески под шпулю - методом резиновых шторок наподобие дворников в плечах ротора. Подобное решение также применено в Penn Affinity 8000 LTD и Penn Affinity II 8000 LC LL. Сверху ротора установлено съемное навершие, которое заходит в шпулю.

Шпули. FOX Stratos 12000 FS Graphite комплектуется двумя шпулями с разной лесоемкостью - стандартной (Standard Spool) и шпулей типа Long Cast (Continental Spool). Фрикционный пакет в данных шпулях одинаковый, состоит из 3 стальных и 3 фетровых шайбы. Под фрикционным пакетом в каждой шпуле находится по 2 шарикоподшипника. Клипсы в шпулях "Стратоса" металлические.

Рукоять. Складная, приводится в рабочее положение затягиванием винта с противоположной стороны катушки. Рекомендуем не прикладывать усилий при затягивании данного винта, легко можно слизать насечку на шестерне, которая удерживает рукоять в одном положении относительно шестерни. Кноб разборной, установлен на 2 шарикоподшипниках. Кноб с резиновым софт-тач покрытием.

Выводы. Катушка FOX Stratos 12000 FS Graphite, после рассмотрения примененных технических решений, за реализацию надежности механизма, получает знак "Наш выбор" в категории "Катушки с бейтраннером". Однако, нельзя не упомянуть об одной проблеме, преследующей всю линейку катушек FOX. Это - недостаточно надежная реализация пружинок трещоток бейтраннера. Они выполнены из облегченного материала и подвержены излому. При сломе данной пружинки, обломок может попасть в механизм и привести к клину и отказу катушки. Поэтому, если вы обнаружили, что трещотка бейтраннера перестала трещать, немедленно прекратите эксплуатацию катушки, смотайте леску вручную и обратитесь к нам. При ТО обломок будет извлечен.

Аналоги. Аналогом FOX Stratos 12000 FS Graphite могут в принципе являться все катушки с механизмом Baitrunner, основанные на бесконечном винте. Реализация бейтраннера, подобная Fox - на двух валах, реализована в катушке Tica Abyss TF6007R.
